Liczniki przepływu
FP-3021N
Przelicznik przepływu (skompensowanego) i energii cieplnej pary, wody, innych mediów ciekłych oraz skompensowanego przepływu gazów technicznych z elektroniczną rejestracją wyników w obudowie do montażu naściennego. Rozliczanie do dwóch niezależnych układów pomiarowych, funkcje alarmowo-sterujące, możliwość pracy w systemach komputerowych. Współpraca z przetwornikami i urządzeniami udostępniającymi dane po magistrali cyfrowej RS485 zgodnie z protokołem Modbus RTU oraz w standardzie HART (również w trybie multidrop).
Przelicznik przepływu
• Jednoczesne rozliczanie do dwóch różnych układów pomiarowych (A, B) dla odrębnych ciągów technologicznych
• 5 kanałów do cyfrowego odczytu danych
• 2 wejścia typu PULS
• Funkcje alarmowo-sterujące: 4 progi alarmowo-sterujące dla każdego kanału pomiarowego
• 4 półprzewodnikowe przekaźniki wyjściowe
• Opcjonalnie wyjście analogowe 4-20mA
• Graficzny, kolorowy wyświetlacz LCD TFT
• Port USB na płycie czołowej
• Port RS-485 (protokół Modbus RTU)
• Port Ethernet (protokół Modbus TCP, serwer www)
• Oprogramowanie do wizualizacji wyników pomiarowych
• Obudowa naścienna umożliwiająca łatwy montaż w dowolnym miejscu na ścianie bez konieczności zabudowy do szafy pomiarowej
• 19-przyciskowa rozszerzona klawiatura (ułatwiona modyfikacja ustawień przyrządu)

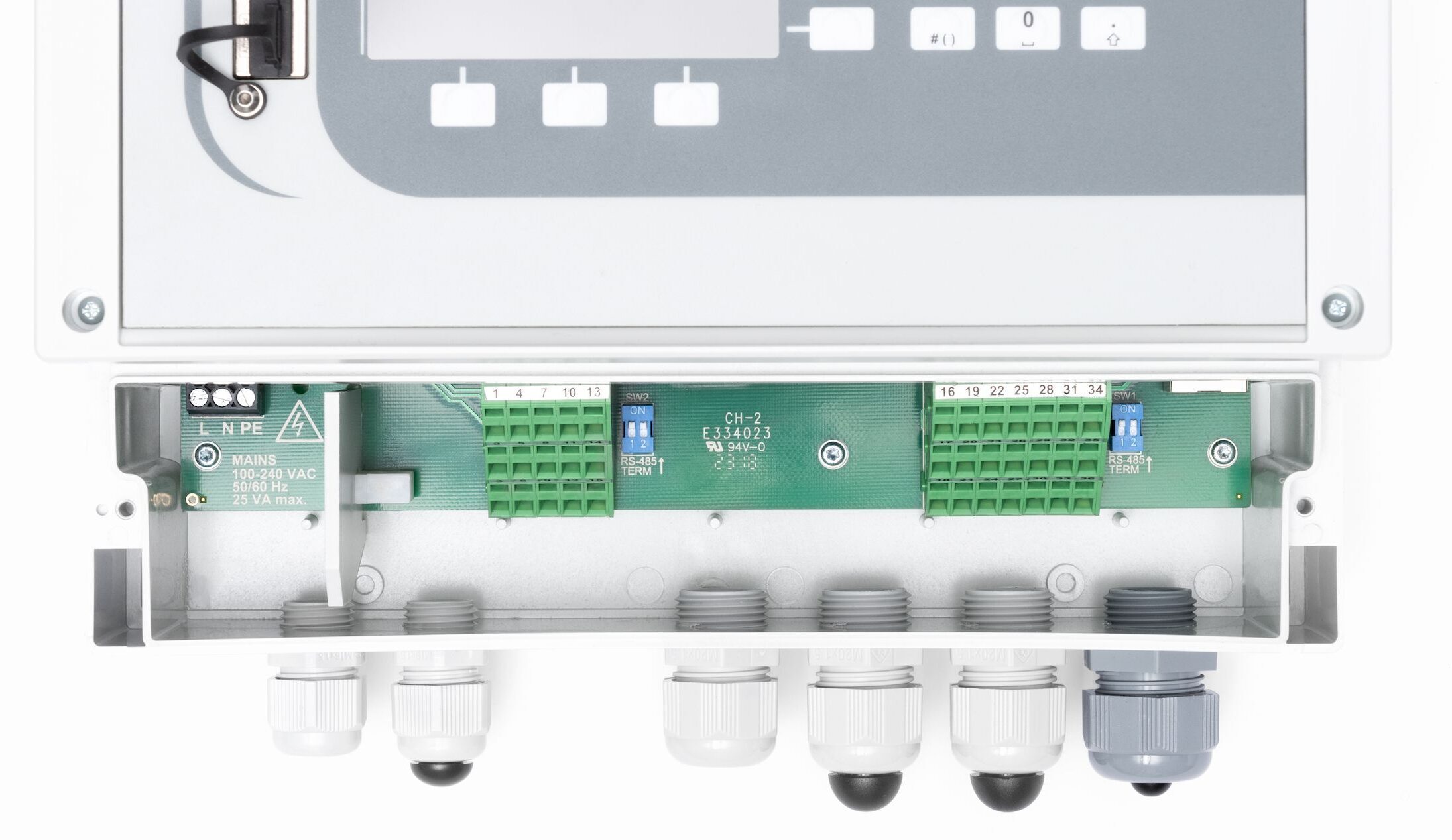

• Obwody elektryczne wyprowadzone do rozłącznej listwy zaciskowej, znajdującej się z przodu urządzenia
• Zasilanie napięciem 230 V lub 24V
Przyrząd dostępny w dwóch wersjach
• Podstawowej – realizującej jeden układ rozliczeniowy
• Rozszerzonej – realizującej do dwóch układów rozliczeniowych A, B
Rodzaje układów pomiaru pary, cieczy i gazów
Podczas konfiguracji przelicznika wybiera się dla każdego z układów A lub B jeden z dostępnych rodzajów układów pomiarowych
• Układ pomiaru przepływu i energii cieplnej cieczy
• Układ pomiaru przepływu i różnicy energii cieplnej cieczy w układzie zamkniętym
• Układ pomiaru przepływu i różnicy energii cieplnej cieczy z częściowym zwrotem medium
• Układ pomiaru przepływu i energii cieplnej pary
• Układ pomiaru przepływu i energii cieplnej pary do warunków skondensowania pary
• Układ pomiaru przepływu i różnicy energii cieplnej para – kondensat w układzie zamkniętym
• Układ pomiaru przepływu i różnicy energii cieplnej para – kondensat z częściowym zwrotem kondensatu
• Pomiar przepływu i różnicy energii cieplnej w układzie produkcji pary z pomiarem przepływu wody
• Układ pomiaru przepływu gazów technicznych
Współpraca z przepływomierzami
• Masowymi
• Objętościowymi
• Zwężkowymi z przybliżeniem charakterystyką pierwiastkową oraz wg algorytmu iteracyjnego, zgodnego z normą PN-EN ISO 5167
Kanały pomiarowe
• 5 kanałów przeznaczonych do odczytu danych z przyrządów i przetworników z protokołem Modbus RTU oraz przetworników z protokołem HART
• Dwa kanały współpracujące z wejściami typu PULS (pomiar częstotliwości w zakresie 0,001 Hz … 10 kHz, zliczanie impulsów, śledzenie i rejestracja sygnału binarnego zwarcie/rozwarcie)
HART
• Odczyt wielkości cyfrowych z przetworników/urządzeń podłączonych równolegle do pętli prądowej
• Praca jako Primary Master lub Secondary Master
• Odczyt zmiennych: PV – primary variable, SV – secondary variable, TV – third variable, FV – fourth variable
MODBUS RTU
• Urządzenia/przetworniki podłączane równolegle do jednej pary przewodów (portu RS-485(1))
• Prędkość transmisji od 1200 bps do 115200 bps
• Funkcje odczytu: 03 (Read Holding Register) oraz 04 (Read Input Register)
• Obsługiwane formaty zmiennych: Uns. Integer, Integer, Uns. Long, Uns. Long(sw), Long, Long(sw), Float, Float(sw)
Pomiary dodatkowe i obliczenia
• Funkcje matematyczne pozwalające wykonywać obliczenia na wielkościach mierzonych (np. suma przepływów i mocy w dwóch rurociągach, itp.)
• 8 dodatkowych kanałów: pomiar wielkości dodatkowych lub obliczenia (np. poziom kondensatu w zbiorniku)
• Wielkości dodatkowe nie biorą udziału w wyliczeniach związanych z układem pomiarowym przepływu
• Wielkości obliczeniowe mogą być wielkością pomocniczą bądź mogą być używane bezpośrednio w układach pomiarowych
Archiwizacja wyników
• Zapis do wewnętrznej pamięci o pojemności 2GB
• Pliki zabezpieczone sumą kontrolną – zabezpieczenie przed przekłamywaniem wyników
• Częstość zapisu od 3 s do 24 h; możliwość zdefiniowania dwóch częstości zapisu przełączanych po przekroczeniu wybranych progów alarmowych
• Rejestracja liczników, wartości średnich, minimalnych i maksymalnych co 1h
Inne funkcje
• Przekaźniki wyjściowe mogą pracować w trybie wyjścia impulsowego z przypisaną stałą wagą impulsu
• Algorytm godzinowy przekroczeń mocy zamówionej oraz licznik energii przekroczonej mocy z możliwością rejestracji
• Automatyczne wykrywanie stanu nasycenia pary wodnej
• Zaawansowany system użytkowników i haseł
• Dostępny również w obudowie panelowej – FP-3021
• Dostępny również w angielskiej wersji językowej
Zastosowanie
Przeliczniki serii FP-30×1(N) znajdują zastosowanie w wielu gałęziach przemysłu, w elektrowniach i elektrociepłowniach, przemyśle hutniczym, spożywczym, chemicznym, drzewno-papierniczym itp. Przykładowe zastawanie urządzenia do m.in.: wyliczania ilości energii wyprodukowanej w elektrowni; pomiar zużycia wody i pary wykorzystywanej w procesach przetwórczych warzyw tj. obieranie warzyw, produkcja przecierów i koncentratów itd.
Niniejszy produkt posiada oznaczenie CE.
Deklaracje zgodności dostępne są na życzenie.
| POMIAR SKOMPENSOWANEGO PRZEPŁYWU I ENERGII CIEPLNEJ | ||
| Niepewność pomiaru przepływu skompensowanego pary, wody, innej cieczy lub gazu technicznego | <2% (typowo <0,5%) | |
| Częstość pomiaru i wyliczania wyników | 1 s | |
| PANEL PRZEDNI | ||
| Typ wyświetlacza | LCD TFT graficzny kolorowy 272×480 px | |
| Wymiary wyświetlacza | 43,8 mm x 77,4 mm | |
| Klawiatura | · FP-3021: 7 przycisków membranowych
· FP-3021N: 19 przycisków membranowych |
|
| Dodatkowa sygnalizacja | 3 diody LED trójkolorowe, czerwono-pomarańczowo-zielone | |
| ORGANIZACJA WEJŚĆ | ||
| FP-3021, FP-3021N |
Port HART: Port RS-485 (1): 2 x PULS: WE6, WE7 |
|
| Port HART | ||
| Protokół transmisji | Master type 0 lub 1, rev. 4, rev. 5, rev. 6; FSK | |
| Realizowane funkcje | Odczyt zmiennych PV, SV, TV, FV
Pobieranie adresu długiego (rev. 5, rev. 6) Zmiana adresu krótkiego |
|
| Tryb pracy multidrop | Tak, do 12 urządzeń | |
| Zasilanie pętli | 24 VDC (max 50 mA) | |
| Odczyt analogowy linii 4-20mA | Nie | |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) | |
| Port szeregowy RS-485 (1) – Master | ||
| Protokół transmisji | Modbus RTU | |
| Format danych | Uns. Integer, Integer, Uns. Long, Uns. Long (sw), Long, Long (sw), Float, Float (sw) | |
| Częstość odczytu | 3 s, 4 s, 5 s, 6 s, 10 s, 12 s, 15 s, 30 s, 1 min | |
| Prędkość transmisji | 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2 kbps | |
| Przestrzeń adresowa przetworników | 1 .. 247 | |
| Maksymalne obciążenie linii | 32 odbiorniki/nadajniki | |
| Maksymalna długość linii | 1200 m | |
| Maksymalne napięcie różnicowe A(+) – B(-) | -7 .. +12 V | |
| Maksymalne napięcie sumaryczne A(+) – „masa” lub B(-) – „masa” | -7 .. +12 V | |
| Minimalny sygnał wyjściowy nadajnika | 1,5 V (przy R0 = 54 Ω) | |
| Minimalna czułość odbiornika | 200 mV / RWE = 12 kΩ | |
| Minimalna impedancja linii transmisji danych | 54 Ω | |
| Wewnętrzny układ rezystorów terminujących | Tak, aktywowany przez zwarcie pinów na łączówce | |
| Zabezpieczenie zwarciowe/termiczne | Tak/Tak | |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) | |
| Wejścia PULS (dwustanowe/impulsowe/częstotliwościowe) | ||
| Maksymalne napięcie wejściowe | ±28 VDC | |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) | |
| Funkcje | Detekcja stanu
Zliczanie impulsów Pomiar częstotliwości |
|
| Zakres pomiaru | 0,001 Hz do 10 kHz
(0,001 Hz do 1 kHz przy podłączonym kondensatorze filtrującym) |
|
| Minimalna szerokość impulsu | 20 ms
0,5 ms gdy kondensator filtrujący podłączony |
|
| Błąd podstawowy (dla Ta = +20 °C) | 0,02% | |
| Konfiguracja: OC/styk(1) | ||
| Napięcie w stanie rozwarcia | 12 V | |
| Prąd w stanie zwarcia | 12 mA | |
| Próg załączenia/wyłączenia | 2,7 V / 2,4 V | |
| (1)Ustawienie domyślne. | ||
| Konfiguracja: wejście napięciowe | ||
| Rezystancja wejściowa | >10 kW | |
| Próg załączania/wyłączania | 2,7 V / 2,4 V | |
| Napięcie w stanie rozwarcia | 12 V | |
| Konfiguracja: Namur | ||
| Stan wysokiej impedancji | 0,4 .. 1 mA | |
| Stan niskiej impedancji | 2,2 .. 6,5 mA | |
| Wyjście analogowe 4-20mA (opcjonalnie) | ||
| Sygnał wyjściowy | 4-20mA (3,6–22 mA) | |
| Maksymalne napięcie pomiędzy I+ i I- | 28 VDC | |
| Rezystancja pętli (dla Uzas = 24 V) | 0 .. 500 Ω | |
| Rozdzielczość przetwornika C/A | 16 bit | |
| Dokładność | 0,5% | |
| Zasilanie obwodu pętli prądowej | Z zewnątrz lub z źródła wewnętrznego 24 VDC / 22 mA | |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) | |
| Wyjścia dwustanowe (przekaźnikowe) | ||
| Ilość | 4 | |
| Typ wyjść | Przekaźniki półprzewodnikowe | |
| Maksymalny prąd obciążenia | 100 mA DC/AC | |
| Maksymalne napięcie | 60 V DC/AC | |
| Separacja galwaniczna pomiędzy wyjściami | 400 VAC (separacja funkcjonalna) | |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) | |
| Port szeregowy RS-485 (2) – Slave | ||
| Maksymalne obciążenie | 32 odbiorniki/nadajniki | |
| Maksymalna długość linii | 1200 m | |
| Maksymalne napięcie różnicowe A(+) – B(-) | -7 .. +12 V | |
| Maksymalne napięcie sumaryczne A(+) – „masa” lub B(-) – „masa” | -7 .. +12 V | |
| Minimalny sygnał wyjściowy nadajnika | 1,5 V (przy R0 = 54 W) | |
| Minimalna czułość odbiornika | 200 mV / RWE = 12 kW | |
| Minimalna impedancja linii transmisji danych | 54 W | |
| Wewnętrzny układ rezystorów terminujących | Tak, aktywowany przez zwarcie pinów na łączówce | |
| Zabezpieczenie zwarciowe/termiczne | Tak/Tak | |
| Protokół transmisji | ASCII
Modbus RTU |
|
| Prędkość transmisji | 2.4, 4.8, 9.6 ,19.2, 38.4, 57.6, 115.2 kbps | |
| Kontrola parzystości | Even, Odd, None | |
| Ramka | 1 bit startu, 8 bitów danych, 1 bit stopu | |
| Separacja galwaniczna | brak | |
| Port Ethernet | ||
| Protokół transmisji | Modbus TCP, ICMP (ping), DHCP server, http server | |
| Interfejs | 10BaseT Ethernet | |
| Bufor danych | 300 B | |
| Ilość jednoczesnych otwartych połączeń | 4 | |
| Złącze | RJ-45 | |
| Diody sygnalizacyjne LED | 2, wbudowane w gniazdo RJ45 | |
| Port USB | ||
| Gniazdo portu | Gniazdo typu A, zgodnie ze standardem USB | |
| Wersja | USB 1.1 | |
| Stopień ochrony | IP54 | |
| System zapisu | FAT16 (w ograniczonym zakresie) | |
| Sygnalizacja zapisu | czerwono-pomarańczowo-zielona dioda LED na płycie czołowej | |
| Zasilanie FP-3021 | ||
| Napięcie zasilania | 24 VAC (+5%/-10%) lub 24 VDC (15 .. 30 VDC) | |
| Maksymalna moc pobierana | 5 VA / 5 W | |
| Zasilanie FP-3021N | ||
| Napięcie zasilania | 100 .. 240 VAC 50/60 Hz
lub 24 VAC (+5%/-10%) lub 24 VDC (15 .. 30 VDC) |
|
| Maksymalna moc pobierana | 14 VA / 14 W (dla zasilania 100 .. 240 VAC)
5 VA / 5 W (dla zasilania 24 VAC/VDC) |
|
| Podłączenie przewodów | ||
| Typ | · FP-3021: złącza śrubowe wtykowe
· FP-3021N: zaciski sprężynowe |
|
| Przekrój przewodów | · FP-3021: max. przekrój przewodów 1,5 mm2
· FP-3021N: przekrój przewodów 0,2 .. 1,5 mm2 |
|
| Wymiary – obudowa FP-3021 | ||
| Typ obudowy | Do zabudowy tablicowej, tworzywo niepalne „Noryl” | |
| Wymiary (szer. x wys. x gł.) | 144 mm x 72 mm x 130 mm | |
| Głębokość obudowy wraz z łączówkami | ok. 140 mm | |
| Wymiary wycięcia w panelu (szer. x wys.) | 138+1,0 mm X 68+0,7 mm | |
| Maksymalna grubość płyty panelu | 5 mm | |
| Masa | ok. 0,5 kg | |
| Stopień ochrony od strony płyty czołowej | IP54 | |
| Stopień ochrony od strony płyty tylnej | IP30 | |
| Wymiary – obudowa FP-3021N | ||
| Typ obudowy | Z możliwością zawieszenia, tworzywo PC | |
| Wymiary (szer. X wys. X gł.) | 257 mm X 217 mm X 125 mm (bez dławików kablowych)
257 mm X 247 mm X 125 mm (z dławikami kablowymi) |
|
| Masa | ok. 2,1 kg | |
| Stopień ochrony | IP54 | |
| Warunki środowiskowe | ||
| Temperatura pracy | · FP-3021: 0 .. +50 °C
· FP-3021N: -20 .. +50 °C |
|
| Wilgotność względna | 0 .. 75% (bez kondensacji pary wodnej) | |
| Temperatura przechowywania | -20 .. +80 °C | |
| Kategoria przepięciowa | OV II | |
| Stopień zanieczyszczenia | PD 2 | |
| LVD (bezpieczeństwo) | EN 61010-1 | |
| EMC | Dyrektywa 2014/30/UE:
· odporność w środowiskach przemysłowych zgodnie z EN 61326-1:2013 (Table 2) · emisja przewodzenia i promieniowania |
|
| RoHS | Dyrektywa 2011/65/UE | |
| Miejsce instalacji | · FP-3021: Wyłącznie do użytku wewnętrznego
· FP-3021N: Do użytku wewnętrznego lub zewnętrznego(2) |
|
| (2)Jeśli zapewniona jest dodatkowa ochrona przed opadami atmosferycznymi (zadaszenie) urządzenie może być zainstalowane na zewnątrz budynku. | ||
Przelicznik przepływu
• Jednoczesne rozliczanie do dwóch różnych układów pomiarowych (A, B) dla odrębnych ciągów technologicznych
• 5 kanałów do cyfrowego odczytu danych
• 2 wejścia typu PULS
• Funkcje alarmowo-sterujące: 4 progi alarmowo-sterujące dla każdego kanału pomiarowego
• 4 półprzewodnikowe przekaźniki wyjściowe
• Opcjonalnie wyjście analogowe 4-20mA
• Graficzny, kolorowy wyświetlacz LCD TFT
• Port USB na płycie czołowej
• Port RS-485 (protokół Modbus RTU)
• Port Ethernet (protokół Modbus TCP, serwer www)
• Oprogramowanie do wizualizacji wyników pomiarowych
• Obudowa naścienna umożliwiająca łatwy montaż w dowolnym miejscu na ścianie bez konieczności zabudowy do szafy pomiarowej
• 19-przyciskowa rozszerzona klawiatura (ułatwiona modyfikacja ustawień przyrządu)
• Obwody elektryczne wyprowadzone do rozłącznej listwy zaciskowej, znajdującej się z przodu urządzenia
• Zasilanie napięciem 230 V lub 24V
Przyrząd dostępny w dwóch wersjach
• Podstawowej – realizującej jeden układ rozliczeniowy
• Rozszerzonej – realizującej do dwóch układów rozliczeniowych A, B
Rodzaje układów pomiaru pary, cieczy i gazów
Podczas konfiguracji przelicznika wybiera się dla każdego z układów A lub B jeden z dostępnych rodzajów układów pomiarowych
• Układ pomiaru przepływu i energii cieplnej cieczy
• Układ pomiaru przepływu i różnicy energii cieplnej cieczy w układzie zamkniętym
• Układ pomiaru przepływu i różnicy energii cieplnej cieczy z częściowym zwrotem medium
• Układ pomiaru przepływu i energii cieplnej pary
• Układ pomiaru przepływu i energii cieplnej pary do warunków skondensowania pary
• Układ pomiaru przepływu i różnicy energii cieplnej para – kondensat w układzie zamkniętym
• Układ pomiaru przepływu i różnicy energii cieplnej para – kondensat z częściowym zwrotem kondensatu
• Pomiar przepływu i różnicy energii cieplnej w układzie produkcji pary z pomiarem przepływu wody
• Układ pomiaru przepływu gazów technicznych
Współpraca z przepływomierzami
• Masowymi
• Objętościowymi
• Zwężkowymi z przybliżeniem charakterystyką pierwiastkową oraz wg algorytmu iteracyjnego, zgodnego z normą PN-EN ISO 5167
Kanały pomiarowe
• 5 kanałów przeznaczonych do odczytu danych z przyrządów i przetworników z protokołem Modbus RTU oraz przetworników z protokołem HART
• Dwa kanały współpracujące z wejściami typu PULS (pomiar częstotliwości w zakresie 0,001 Hz … 10 kHz, zliczanie impulsów, śledzenie i rejestracja sygnału binarnego zwarcie/rozwarcie)
HART
• Odczyt wielkości cyfrowych z przetworników/urządzeń podłączonych równolegle do pętli prądowej
• Praca jako Primary Master lub Secondary Master
• Odczyt zmiennych: PV – primary variable, SV – secondary variable, TV – third variable, FV – fourth variable
MODBUS RTU
• Urządzenia/przetworniki podłączane równolegle do jednej pary przewodów (portu RS-485(1))
• Prędkość transmisji od 1200 bps do 115200 bps
• Funkcje odczytu: 03 (Read Holding Register) oraz 04 (Read Input Register)
• Obsługiwane formaty zmiennych: Uns. Integer, Integer, Uns. Long, Uns. Long(sw), Long, Long(sw), Float, Float(sw)
Pomiary dodatkowe i obliczenia
• Funkcje matematyczne pozwalające wykonywać obliczenia na wielkościach mierzonych (np. suma przepływów i mocy w dwóch rurociągach, itp.)
• 8 dodatkowych kanałów: pomiar wielkości dodatkowych lub obliczenia (np. poziom kondensatu w zbiorniku)
• Wielkości dodatkowe nie biorą udziału w wyliczeniach związanych z układem pomiarowym przepływu
• Wielkości obliczeniowe mogą być wielkością pomocniczą bądź mogą być używane bezpośrednio w układach pomiarowych
Archiwizacja wyników
• Zapis do wewnętrznej pamięci o pojemności 2GB
• Pliki zabezpieczone sumą kontrolną – zabezpieczenie przed przekłamywaniem wyników
• Częstość zapisu od 3 s do 24 h; możliwość zdefiniowania dwóch częstości zapisu przełączanych po przekroczeniu wybranych progów alarmowych
• Rejestracja liczników, wartości średnich, minimalnych i maksymalnych co 1h
Inne funkcje
• Przekaźniki wyjściowe mogą pracować w trybie wyjścia impulsowego z przypisaną stałą wagą impulsu
• Algorytm godzinowy przekroczeń mocy zamówionej oraz licznik energii przekroczonej mocy z możliwością rejestracji
• Automatyczne wykrywanie stanu nasycenia pary wodnej
• Zaawansowany system użytkowników i haseł
• Dostępny również w obudowie panelowej – FP-3021
• Dostępny również w angielskiej wersji językowej
Zastosowanie
Przeliczniki serii FP-30×1(N) znajdują zastosowanie w wielu gałęziach przemysłu, w elektrowniach i elektrociepłowniach, przemyśle hutniczym, spożywczym, chemicznym, drzewno-papierniczym itp. Przykładowe zastawanie urządzenia do m.in.: wyliczania ilości energii wyprodukowanej w elektrowni; pomiar zużycia wody i pary wykorzystywanej w procesach przetwórczych warzyw tj. obieranie warzyw, produkcja przecierów i koncentratów itd.
Niniejszy produkt posiada oznaczenie CE.
Deklaracje zgodności dostępne są na życzenie.
| POMIAR SKOMPENSOWANEGO PRZEPŁYWU I ENERGII CIEPLNEJ | ||
| Niepewność pomiaru przepływu skompensowanego pary, wody, innej cieczy lub gazu technicznego | <2% (typowo <0,5%) | |
| Częstość pomiaru i wyliczania wyników | 1 s | |
| PANEL PRZEDNI | ||
| Typ wyświetlacza | LCD TFT graficzny kolorowy 272×480 px | |
| Wymiary wyświetlacza | 43,8 mm x 77,4 mm | |
| Klawiatura | · FP-3021: 7 przycisków membranowych
· FP-3021N: 19 przycisków membranowych |
|
| Dodatkowa sygnalizacja | 3 diody LED trójkolorowe, czerwono-pomarańczowo-zielone | |
| ORGANIZACJA WEJŚĆ | ||
| FP-3021, FP-3021N |
Port HART: Port RS-485 (1): 2 x PULS: WE6, WE7 |
|
| Port HART | ||
| Protokół transmisji | Master type 0 lub 1, rev. 4, rev. 5, rev. 6; FSK | |
| Realizowane funkcje | Odczyt zmiennych PV, SV, TV, FV
Pobieranie adresu długiego (rev. 5, rev. 6) Zmiana adresu krótkiego |
|
| Tryb pracy multidrop | Tak, do 12 urządzeń | |
| Zasilanie pętli | 24 VDC (max 50 mA) | |
| Odczyt analogowy linii 4-20mA | Nie | |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) | |
| Port szeregowy RS-485 (1) – Master | ||
| Protokół transmisji | Modbus RTU | |
| Format danych | Uns. Integer, Integer, Uns. Long, Uns. Long (sw), Long, Long (sw), Float, Float (sw) | |
| Częstość odczytu | 3 s, 4 s, 5 s, 6 s, 10 s, 12 s, 15 s, 30 s, 1 min | |
| Prędkość transmisji | 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2 kbps | |
| Przestrzeń adresowa przetworników | 1 .. 247 | |
| Maksymalne obciążenie linii | 32 odbiorniki/nadajniki | |
| Maksymalna długość linii | 1200 m | |
| Maksymalne napięcie różnicowe A(+) – B(-) | -7 .. +12 V | |
| Maksymalne napięcie sumaryczne A(+) – „masa” lub B(-) – „masa” | -7 .. +12 V | |
| Minimalny sygnał wyjściowy nadajnika | 1,5 V (przy R0 = 54 Ω) | |
| Minimalna czułość odbiornika | 200 mV / RWE = 12 kΩ | |
| Minimalna impedancja linii transmisji danych | 54 Ω | |
| Wewnętrzny układ rezystorów terminujących | Tak, aktywowany przez zwarcie pinów na łączówce | |
| Zabezpieczenie zwarciowe/termiczne | Tak/Tak | |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) | |
| Wejścia PULS (dwustanowe/impulsowe/częstotliwościowe) | ||
| Maksymalne napięcie wejściowe | ±28 VDC | |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) | |
| Funkcje | Detekcja stanu
Zliczanie impulsów Pomiar częstotliwości |
|
| Zakres pomiaru | 0,001 Hz do 10 kHz
(0,001 Hz do 1 kHz przy podłączonym kondensatorze filtrującym) |
|
| Minimalna szerokość impulsu | 20 ms
0,5 ms gdy kondensator filtrujący podłączony |
|
| Błąd podstawowy (dla Ta = +20 °C) | 0,02% | |
| Konfiguracja: OC/styk(1) | ||
| Napięcie w stanie rozwarcia | 12 V | |
| Prąd w stanie zwarcia | 12 mA | |
| Próg załączenia/wyłączenia | 2,7 V / 2,4 V | |
| (1)Ustawienie domyślne. | ||
| Konfiguracja: wejście napięciowe | ||
| Rezystancja wejściowa | >10 kW | |
| Próg załączania/wyłączania | 2,7 V / 2,4 V | |
| Napięcie w stanie rozwarcia | 12 V | |
| Konfiguracja: Namur | ||
| Stan wysokiej impedancji | 0,4 .. 1 mA | |
| Stan niskiej impedancji | 2,2 .. 6,5 mA | |
| Wyjście analogowe 4-20mA (opcjonalnie) | ||
| Sygnał wyjściowy | 4-20mA (3,6–22 mA) | |
| Maksymalne napięcie pomiędzy I+ i I- | 28 VDC | |
| Rezystancja pętli (dla Uzas = 24 V) | 0 .. 500 Ω | |
| Rozdzielczość przetwornika C/A | 16 bit | |
| Dokładność | 0,5% | |
| Zasilanie obwodu pętli prądowej | Z zewnątrz lub z źródła wewnętrznego 24 VDC / 22 mA | |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) | |
| Wyjścia dwustanowe (przekaźnikowe) | ||
| Ilość | 4 | |
| Typ wyjść | Przekaźniki półprzewodnikowe | |
| Maksymalny prąd obciążenia | 100 mA DC/AC | |
| Maksymalne napięcie | 60 V DC/AC | |
| Separacja galwaniczna pomiędzy wyjściami | 400 VAC (separacja funkcjonalna) | |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) | |
| Port szeregowy RS-485 (2) – Slave | ||
| Maksymalne obciążenie | 32 odbiorniki/nadajniki | |
| Maksymalna długość linii | 1200 m | |
| Maksymalne napięcie różnicowe A(+) – B(-) | -7 .. +12 V | |
| Maksymalne napięcie sumaryczne A(+) – „masa” lub B(-) – „masa” | -7 .. +12 V | |
| Minimalny sygnał wyjściowy nadajnika | 1,5 V (przy R0 = 54 W) | |
| Minimalna czułość odbiornika | 200 mV / RWE = 12 kW | |
| Minimalna impedancja linii transmisji danych | 54 W | |
| Wewnętrzny układ rezystorów terminujących | Tak, aktywowany przez zwarcie pinów na łączówce | |
| Zabezpieczenie zwarciowe/termiczne | Tak/Tak | |
| Protokół transmisji | ASCII
Modbus RTU |
|
| Prędkość transmisji | 2.4, 4.8, 9.6 ,19.2, 38.4, 57.6, 115.2 kbps | |
| Kontrola parzystości | Even, Odd, None | |
| Ramka | 1 bit startu, 8 bitów danych, 1 bit stopu | |
| Separacja galwaniczna | brak | |
| Port Ethernet | ||
| Protokół transmisji | Modbus TCP, ICMP (ping), DHCP server, http server | |
| Interfejs | 10BaseT Ethernet | |
| Bufor danych | 300 B | |
| Ilość jednoczesnych otwartych połączeń | 4 | |
| Złącze | RJ-45 | |
| Diody sygnalizacyjne LED | 2, wbudowane w gniazdo RJ45 | |
| Port USB | ||
| Gniazdo portu | Gniazdo typu A, zgodnie ze standardem USB | |
| Wersja | USB 1.1 | |
| Stopień ochrony | IP54 | |
| System zapisu | FAT16 (w ograniczonym zakresie) | |
| Sygnalizacja zapisu | czerwono-pomarańczowo-zielona dioda LED na płycie czołowej | |
| Zasilanie FP-3021 | ||
| Napięcie zasilania | 24 VAC (+5%/-10%) lub 24 VDC (15 .. 30 VDC) | |
| Maksymalna moc pobierana | 5 VA / 5 W | |
| Zasilanie FP-3021N | ||
| Napięcie zasilania | 100 .. 240 VAC 50/60 Hz
lub 24 VAC (+5%/-10%) lub 24 VDC (15 .. 30 VDC) |
|
| Maksymalna moc pobierana | 14 VA / 14 W (dla zasilania 100 .. 240 VAC)
5 VA / 5 W (dla zasilania 24 VAC/VDC) |
|
| Podłączenie przewodów | ||
| Typ | · FP-3021: złącza śrubowe wtykowe
· FP-3021N: zaciski sprężynowe |
|
| Przekrój przewodów | · FP-3021: max. przekrój przewodów 1,5 mm2
· FP-3021N: przekrój przewodów 0,2 .. 1,5 mm2 |
|
| Wymiary – obudowa FP-3021 | ||
| Typ obudowy | Do zabudowy tablicowej, tworzywo niepalne „Noryl” | |
| Wymiary (szer. x wys. x gł.) | 144 mm x 72 mm x 130 mm | |
| Głębokość obudowy wraz z łączówkami | ok. 140 mm | |
| Wymiary wycięcia w panelu (szer. x wys.) | 138+1,0 mm X 68+0,7 mm | |
| Maksymalna grubość płyty panelu | 5 mm | |
| Masa | ok. 0,5 kg | |
| Stopień ochrony od strony płyty czołowej | IP54 | |
| Stopień ochrony od strony płyty tylnej | IP30 | |
| Wymiary – obudowa FP-3021N | ||
| Typ obudowy | Z możliwością zawieszenia, tworzywo PC | |
| Wymiary (szer. X wys. X gł.) | 257 mm X 217 mm X 125 mm (bez dławików kablowych)
257 mm X 247 mm X 125 mm (z dławikami kablowymi) |
|
| Masa | ok. 2,1 kg | |
| Stopień ochrony | IP54 | |
| Warunki środowiskowe | ||
| Temperatura pracy | · FP-3021: 0 .. +50 °C
· FP-3021N: -20 .. +50 °C |
|
| Wilgotność względna | 0 .. 75% (bez kondensacji pary wodnej) | |
| Temperatura przechowywania | -20 .. +80 °C | |
| Kategoria przepięciowa | OV II | |
| Stopień zanieczyszczenia | PD 2 | |
| LVD (bezpieczeństwo) | EN 61010-1 | |
| EMC | Dyrektywa 2014/30/UE:
· odporność w środowiskach przemysłowych zgodnie z EN 61326-1:2013 (Table 2) · emisja przewodzenia i promieniowania |
|
| RoHS | Dyrektywa 2011/65/UE | |
| Miejsce instalacji | · FP-3021: Wyłącznie do użytku wewnętrznego
· FP-3021N: Do użytku wewnętrznego lub zewnętrznego(2) |
|
| (2)Jeśli zapewniona jest dodatkowa ochrona przed opadami atmosferycznymi (zadaszenie) urządzenie może być zainstalowane na zewnątrz budynku. | ||
