FP70-P
Przelicznik FP70-P to uniwersalne urządzenie przeznaczone do precyzyjnego pomiaru przepływu pary, wody oraz innych mediów technicznych. Znajduje zastosowanie w systemach bilansowania, monitorowania zużycia energii oraz optymalizacji procesów technologicznych w przemyśle chemicznym, ciepłownictwie i energetyce.
Dzięki zawansowanym algorytmom obliczeniowym FP70-P umożliwia precyzyjny pomiar energii cieplnej, co pozwala na dokładne rozliczanie zużycia ciepła oraz analizę efektywności układów grzewczych. Urządzenie wspiera pomiar przepływu pary wodnej, zarówno w układach otwartych, jak i zamkniętych, zapewniając wysoką dokładność pomiarową.
Przelicznik obsługuje różne typy przepływomierzy, w tym modele zwężkowe, objętościowe, masowe i ultradźwiękowe. Komunikacja odbywa się za pomocą interfejsów Ethernet (Modbus TCP) oraz RS-485 (Modbus RTU), co ułatwia integrację z systemami SCADA i automatyką przemysłową. Wbudowana pamięć wewnętrzna 2 GB oraz możliwość archiwizacji wyników pozwalają na długoterminową analizę parametrów pracy instalacji.
Urządzenie pełni również funkcję licznika energii cieplnej, umożliwiając szczegółową analizę i rozliczanie kosztów ciepła w przedsiębiorstwach. FP70-P to zaawansowane rozwiązanie, które wspiera precyzyjny nadzór nad parametrami przepływu i efektywność systemów energetycznych.
Przelicznik FP70-P znajduje zastosowanie w różnych systemach przemysłowych, gdzie kluczowe znaczenie ma precyzyjny pomiar przepływu pary wodnej oraz ciepła. Dzięki funkcji kompensacji parametrów przepływu i temperatury, urządzenie zapewnia dokładne wyniki niezależnie od zmian warunków roboczych.
Zaawansowane algorytmy obliczeniowe pozwalają na jednoczesny pomiar energii cieplnej oraz dynamiczne bilansowanie systemów grzewczych i parowych. Dzięki możliwości pracy z różnymi typami przepływomierzy, FP70-P dostarcza rzetelnych danych, które mogą być wykorzystywane do optymalizacji zużycia energii.
Urządzenie pełni również funkcję licznika energii cieplnej, co pozwala na precyzyjne rozliczanie kosztów ogrzewania oraz monitorowanie efektywności systemów cieplnych. Jego wszechstronność sprawia, że jest idealnym rozwiązaniem dla firm poszukujących niezawodnego systemu monitorowania parametrów przepływu i temperatury.
Przelicznik przepływu
- Rozliczanie do 2 różnych układów pomiarowych (A, B)
- Pomiary dodatkowe i obliczenia (układ X)
- 10 wejść pomiarowych
- Kanały matematyczne, funkcje +, -, /, *, √, ^
- Funkcje alarmowo – sterujące, 4 przekaźniki wyjściowe
- Opcjonalnie wyjście analogowe 4-20mA (jedno lub dwa)
- Zaawansowana rejestracja wyników pomiarów, zapis do plików tekstowych, wewnętrzna pamięć danych 2 GB

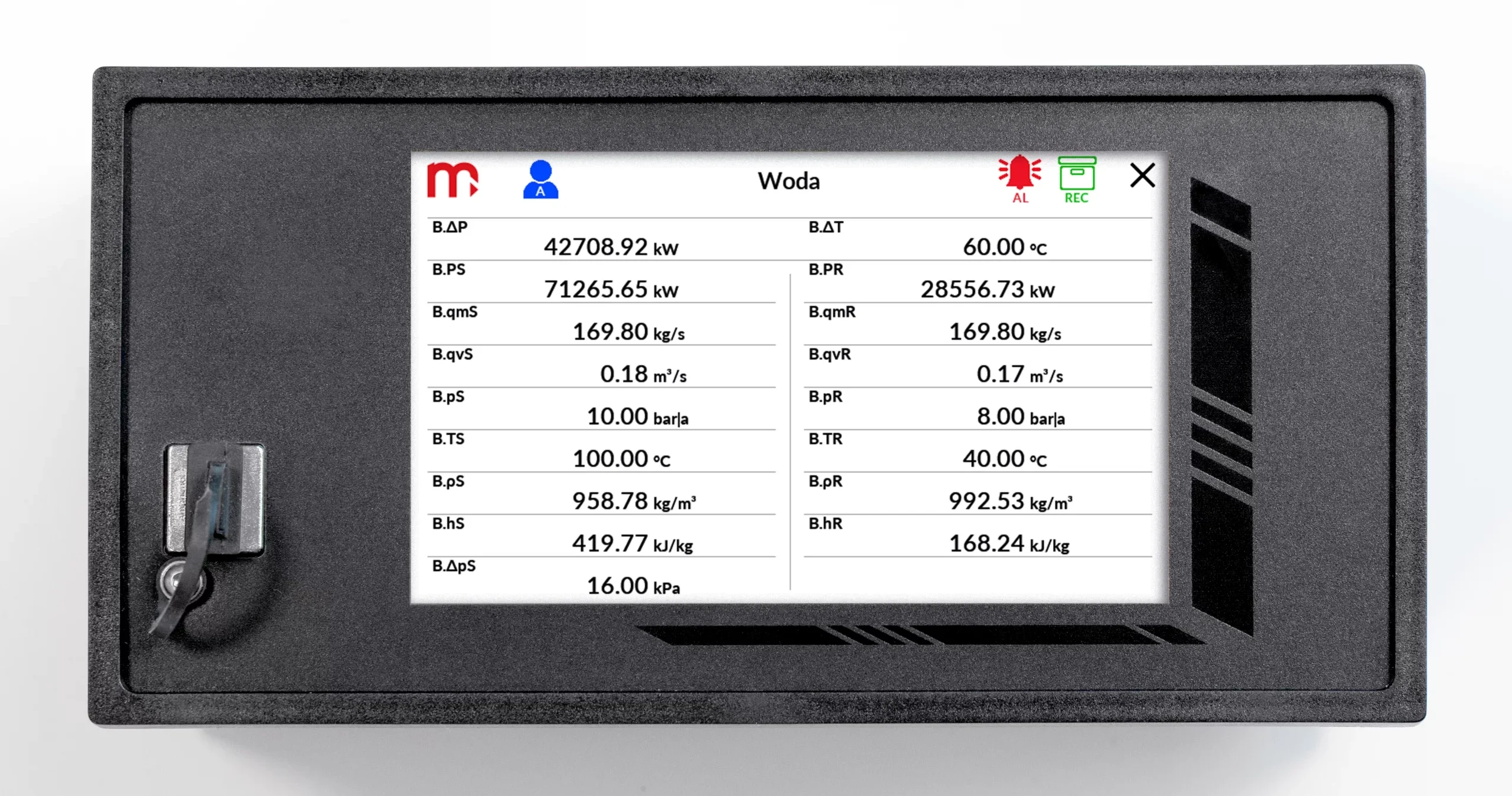

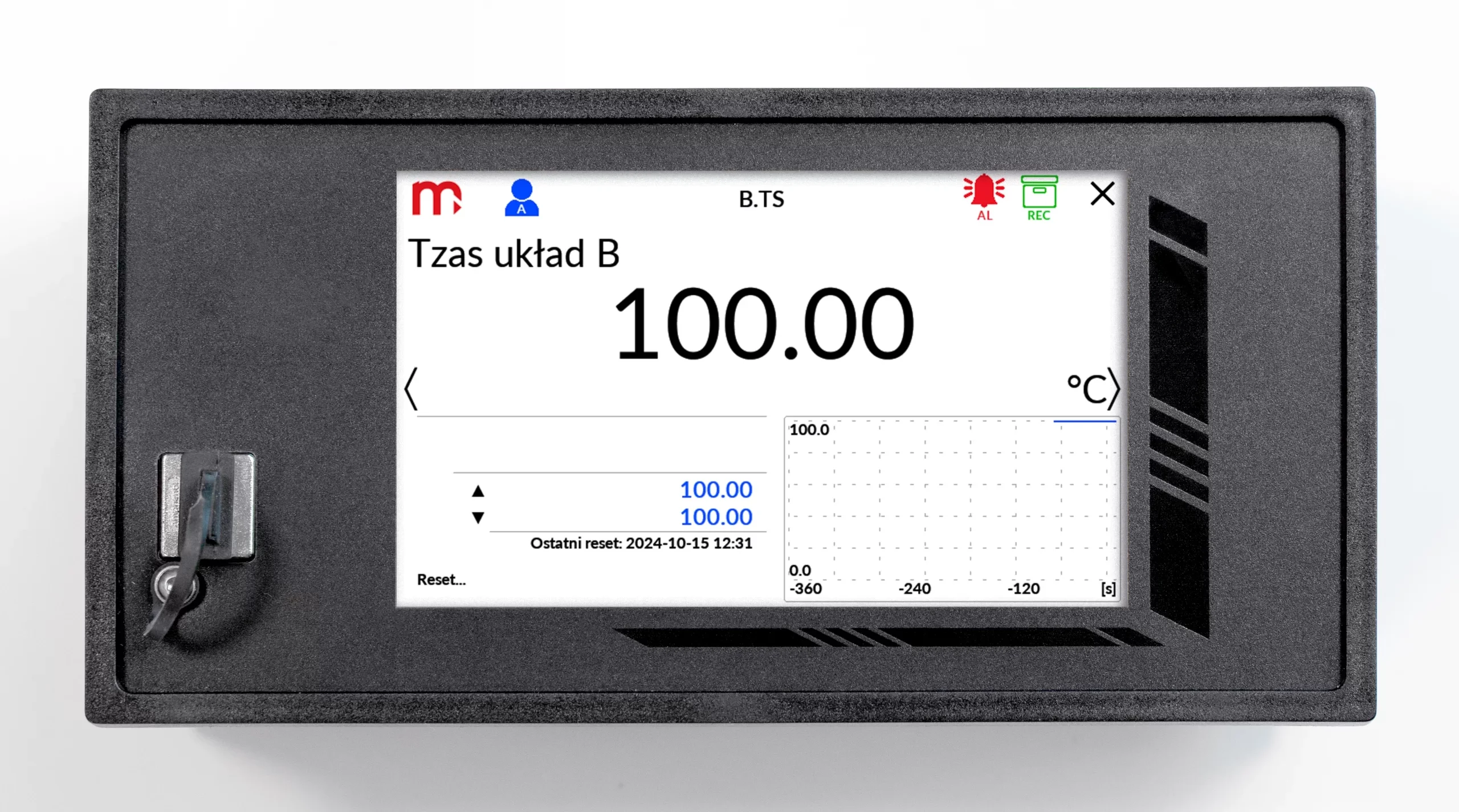

- Dotykowy, 5” kolorowy wyświetlacz LCD
- Port RS-485 (protokół Modbus RTU)
- Port Ethernet (protokół Modbus TCP, serwer WWW)
- Port USB na płycie czołowej
- Email o stanach alarmowych i licznikach
- Oprogramowanie uzupełniające do konfiguracji oraz do wizualizacji wyników pomiarów
- Dostępne języki: EN, DE, ES, FR, IT, PL, PT,
Rodzaje układów pomiaru pary, cieczy i gazów
- Dla układów A, B wybór za pomocą kreatora jednego z dostępnych rodzajów układów pomiarowych:
- układ pomiaru przepływu i energii cieplnej cieczy
- układ pomiaru przepływu i różnicy energii cieplnej cieczy w układzie zamkniętym
- układ pomiaru przepływu i różnicy energii cieplnej cieczy z częściowym zwrotem medium
- układ pomiaru przepływu i energii cieplnej pary
- układ pomiaru przepływu i energii cieplnej pary do warunków skondensowania pary
- układ pomiaru przepływu i różnicy energii cieplnej para – kondensat w układzie zamkniętym
- układ pomiaru przepływu i różnicy energii cieplnej para – kondensat z częściowym zwrotem kondensatu
- pomiar przepływu i różnicy energii cieplnej w układzie produkcji pary z pomiarem przepływu wody
- układ przepływu i energii cieplnej gazów technicznych
Współpraca z przepływomierzami
- Przelicznik może pracować z przepływomierzami:
- masowymi
- objętościowymi
- zwężkowymi z przybliżeniem charakterystyką pierwiastkową lub wg algorytmu zgodnego z normą
PN-EN ISO 5167 (tylko dla wody i pary)
Wejścia analogowe
W przyrządzie dostępnych jest dziesięć wejść pomiarowych
- 2 x RTD, dwa wejścia przystosowane do podłączenia rezystancyjnych czujników temperatury (Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, Cu50, Cu53, Cu100, KTY81, KTY83, KTY 84)
- 6 x I, sześć wejść do współpracy wyłącznie z przetwornikami 0/4-20mA
- 2 x PULS, dwa wejścia do podłączenia przetworników z wyjściem impulsowym (zakres 0,002 Hz … 12,5 kHz)
Kanały pomocnicze
- 24 kanały pomocnicze, pomiar wielkości dodatkowych lub obliczenia według formuły matematycznej wprowadzonej przez użytkownika (dostępne operacje matematyczne: dodawanie, odejmowanie, mnożenie, dzielenie, pierwiastkowanie, potęgowanie)
Zakres pomiaru parametrów pary, wody oraz innych mediów
- Pomiar przepływu i energii pary przegrzanej lub nasyconej oraz wody zgodnie z zaleceniami IAPWS-IF97 w zakresie roboczym temperatury od 0 ºC do 800 ºC i ciśnienia absolutnego od 0,05 MPa do 16,52 MPa
- W układach pomiaru przepływu i energii innych płynów obliczenia prowadzone są w zakresie wartości tabelarycznych wprowadzonych przez użytkownika, gęstość i entalpia właściwa są funkcjami temperatury
- Pomiar przepływu gazów technicznych według równania gazu doskonałego
Liczniki
- Po dwa liczniki do pomiaru mocy cieplnej lub przepływu
- Liczniki mogą być zerowane manualnie przez użytkownika lub automatycznie co dobę, tydzień lub miesiąc
- Liczniki nadmiaru i niedomiaru do zrealizowania w kanałach dodatkowych X
Alarmy i sterowanie
- 2 progi alarmowe dla każdego wyniku
- Sygnalizacja awarii czujników podłączonych do wejść analogowych
- 4 półprzewodnikowe przekaźniki wyjściowe o obciążalności 0,1 A/60 V
- Wiadomości e-mail o stanach alarmów i raporty cykliczne z wartościami liczników (max. 5 odbiorców)
Archiwizacja wyników
- Pliki archiwum: wartości chwilowych (zapis od co 1 s do 24 h)
- Pliki zdarzeń: rejestr czynności autoryzowanych, rejestr zdarzeń, rejestr przekroczeń, rejestr ustawień (zapis po wystąpieniu zdarzenia)
- 2 częstości zapisu, przełączenie po przekroczeniu wybranych progów alarmowych, na czas zwarcia/rozwarcia wybranych wejść dwustanowych
- Dostęp do zebranych danych przez port USB oraz przez port Ethernet
- Pliki zabezpieczone sumą kontrolną przed modyfikacją wyników
| POMIAR SKOMPENSOWANEGO PRZEPŁYWU I ENERGII CIEPLNEJ | |
| Niepewność pomiaru przepływu skompensowanego pary, wody, innej cieczy lub gazu technicznego | <2% (typowo <0,5%) |
| Częstość pomiaru i wyliczania wyników | 0,5 s |
| PANEL PRZEDNI | |
| Typ wyświetlacza w FP70P | 5” LCD TFT dotykowy kolorowy 800x480px |
| Dodatkowa sygnalizacja | 3 kolorowa dioda LED |

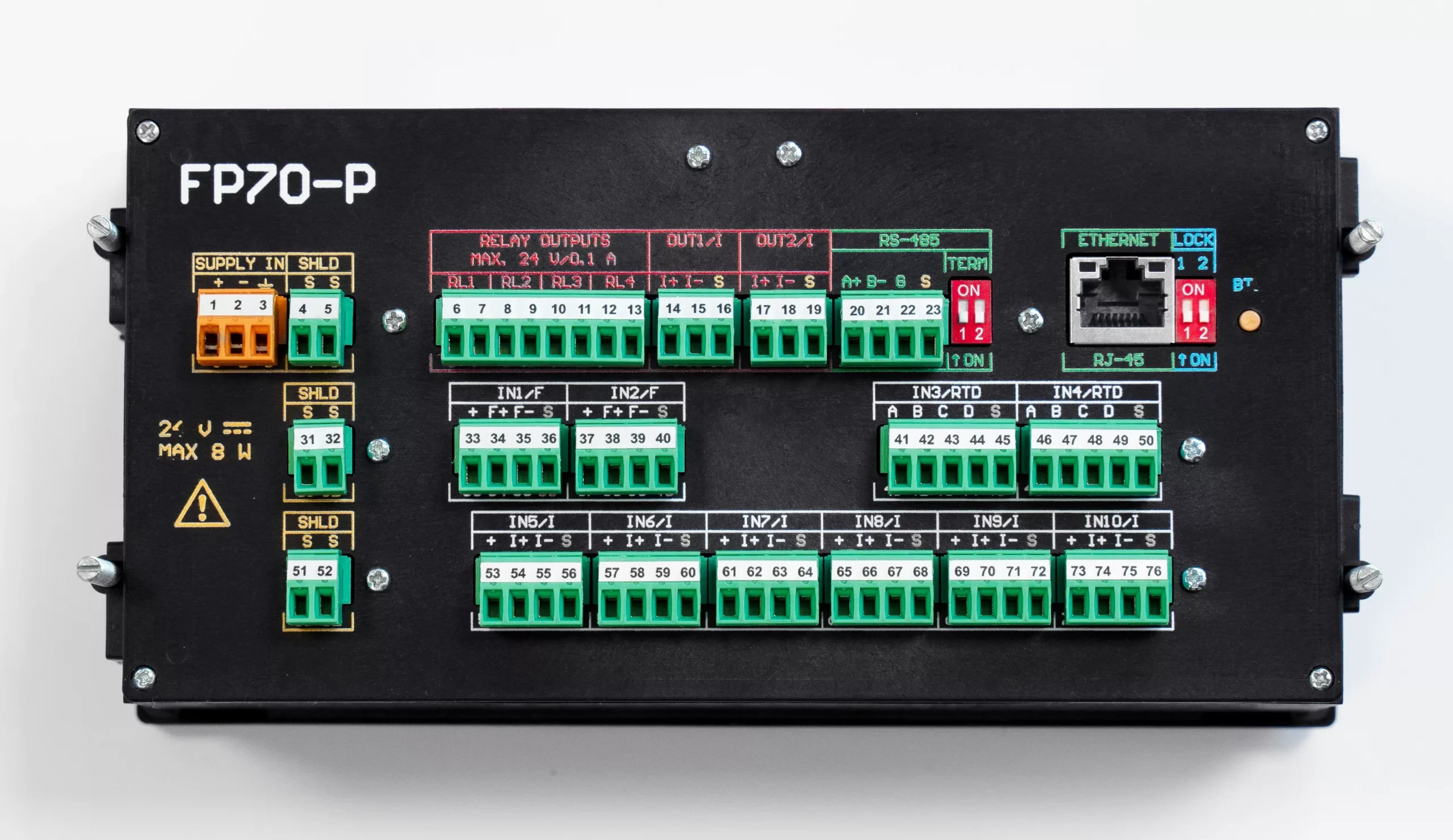

| ORGANIZACJA WEJŚĆ | |
| FP70P | 2 x PULS: IN1, IN2
2 x RTD: IN3, IN4 6 x I: IN5 – IN10 |
| Wejścia analogowe RTD | |
| Typ czujnika | Rezystancja (według tabeli) |
| Zakres pomiaru | -200 .. +850 °C dla Pt100
-60 .. +150 °C dla Ni100 -180 ..+200 °C dla Cu100 |
| Sposób podłączenia czujnika | 2, 3, lub 4-przewodowo |
| Kompensacja rezystancji przewodów | Ustawiana w przedziale -99.99 .. +99.99 W |
| Maksymalna rezystancja przewodów doprowadzających | 20 W |
| Rozdzielczość przetwornika A/C | 24 bit |
| Błąd podstawowy (dla Ta = +20 °C) | ± 0,5 °C (typowo ± 0,3 °C) |
| Dryf temperaturowy | Max ± 0,02 °C / °C |
| Separacja galwaniczna między kanałami | Brak, wspólny potencjał GND dla wszystkich wejść |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) |
| Wejścia analogowe I (0/4-20mA) | |
| Sygnał pomiarowy | 0-20mA lub 4-20mA |
| Sposób podłączenia przetwornika | Przetwornik pasywny (zasilany z pętli pomiarowej) lub przetwornik aktywny |
| Rezystancja wejściowa | 12 W ±10% ? |
| Zasilanie przetworników | 24 VDC / max 22 mA |
| Rozdzielczość przetwornika A/C | 24 bit |
| Błąd podstawowy (dla Ta = 20 °C) | ±0,1% zakresu (typowo ±0,05% zakresu) |
| Dryf temperaturowy | Max ±50 ppm / °C |
| Separacja galwaniczna między kanałami | Brak, wspólny potencjał GND dla wszystkich wejść |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) |
| Wejścia PULS (dwustanowe/impulsowe/częstotliwościowe) | |
| Maksymalne napięcie wejściowe | ±28 VDC |
| Separacja galwaniczna między kanałami | Brak, wspólny potencjał GND dla wszystkich wejść |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) |
| Funkcje | Detekcja stanu
Zliczanie impulsów Pomiar częstotliwości |
| Zakres pomiaru | 0,02 Hz do 12,5 kHz
|
| Minimalna szerokość impulsu | 20 ms
0,5 ms gdy kondensator filtrujący podłączony |
| Błąd podstawowy (dla Ta = 20 °C) | 0,02% |
| Konfiguracja: OC/styk(1) | |
| Napięcie w stanie rozwarcia | 12 V |
| Prąd w stanie zwarcia | 12 mA |
| Próg załączenia/wyłączenia | 2,7 V / 2,4 V |
| (1)Ustawienie domyślne. | |
| Konfiguracja: wejście napięciowe | |
| Rezystancja wejściowa | >10 kW |
| Próg załączania/wyłączania | 2,7 V / 2,4 V |
| Napięcie w stanie rozwarcia | 12 V |
| Konfiguracja: Namur | |
| Stan wysokiej impedancji | 0,4 .. 1 mA |
| Stan niskiej impedancji | 2,2 .. 6,5 mA |
| Wyjście analogowe 4-20mA (opcjonalnie) | |
| Ilość | 1 lub 2 |
| Sygnał wyjściowy | 4-20mA (3,6–22 mA) |
| Maksymalne napięcie pomiędzy I+ i I- | 28 VDC |
| Rezystancja pętli (dla Uzas = 24 V) | 0 .. 500 Ω |
| Rozdzielczość przetwornika C/A | 16 bit |
| Dokładność | 0,5% |
| Zasilanie obwodu pętli prądowej | Z zewnątrz lub z źródła wewnętrznego 24 VDC / 22 mA |
| Separacja galwaniczna pomiędzy wyjściami | 400 VAC (separacja funkcjonalna) |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) |
| Wyjścia dwustanowe (przekaźnikowe) | |
| Ilość | 4 |
| Typ wyjść | Przekaźniki półprzewodnikowe |
| Maksymalny prąd obciążenia | 100 mA DC/AC |
| Maksymalne napięcie | 60 V DC/AC |
| Separacja galwaniczna pomiędzy wyjściami | 400 VAC (separacja funkcjonalna) |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) |
| Port szeregowy RS-485 | |
| Maksymalne obciążenie | 32 odbiorniki/nadajniki |
| Maksymalna długość linii | 1200 m |
| Maksymalne napięcie różnicowe A(+) – B(-) | -7 .. +12 V |
| Maksymalne napięcie sumaryczne A(+) – „masa” lub B(-) – „masa” | -7 .. +12 V |
| Minimalny sygnał wyjściowy nadajnika | 1,5 V (przy R0 = 54 W) |
| Minimalna czułość odbiornika | 200 mV / RWE = 12 kW |
| Minimalna impedancja linii transmisji danych | 54 W |
| Wewnętrzny układ rezystorów terminujących | Tak, aktywowany przez zwarcie pinów na łączówce |
| Zabezpieczenie zwarciowe/termiczne | Tak/Tak |
| Protokół transmisji | Modbus RTU |
| Prędkość transmisji | 2.4, 4.8, 9.6 ,19.2, 38.4, 57.6, 115.2 kbps |
| Kontrola parzystości | Even, Odd, None |
| Ramka | 1 bit startu, 8 bitów danych, 1 bit stopu |
| Separacja galwaniczna | brak |
| Port Ethernet | |
| Protokół transmisji | Modbus TCP, ICMP (ping), DHCP server, http server |
| Interfejs | 10BaseT Ethernet |
| Bufor danych | 300 B |
| Ilość jednoczesnych otwartych połączeń | 4 |
| Złącze | RJ-45 |
| Diody sygnalizacyjne LED | 2, wbudowane w gniazdo RJ45 |
| Port USB | |
| Gniazdo portu | Gniazdo typu A, zgodnie ze standardem USB |
| Wersja | USB 2.0 |
| Stopień ochrony | IP54 |
| System zapisu | FAT16 (w ograniczonym zakresie) |
| Sygnalizacja zapisu | Dioda LED na płycie czołowej |
| Zasilanie FP70P | |
| Napięcie zasilania | 24 VDC (15 .. 30 VDC) |
| Maksymalna moc pobierana | 14 VA / 14 W |
| Podłączenie przewodów | |
| Typ | · FP70P: złącza śrubowe wtykowe |
| Przekrój przewodów | · FP70P: max. przekrój przewodów 1,5 mm2 |
| Wymiary – obudowa FP70P | |
| Typ obudowy | Do zabudowy tablicowej, tworzywo niepalne „Noryl” |
| Wymiary (szer. x wys. x gł.) | 192 mm x 96 mm x 63,5 mm |
| Głębokość obudowy wraz z łączówkami | ok. 72 mm |
| Wymiary wycięcia w panelu (szer. x wys.) | 186+1,1 mm x 92+0,6 mm |
| Maksymalna grubość płyty panelu | 5 mm |
| Masa | ok. 0,7 kg |
| Stopień ochrony od strony płyty czołowej | IP54 |
| Stopień ochrony od strony płyty tylnej | IP30 |
| Warunki środowiskowe FP70P | |
| Temperatura pracy | 0 .. +40 °C |
| Wilgotność względna | 0 .. 75% (bez kondensacji pary wodnej) |
| Temperatura przechowywania | -20 .. +80 °C |
| Kategoria przepięciowa | OV III |
| Stopień zanieczyszczenia | PD 3 |
| LVD (bezpieczeństwo) | EN 61010-1 |
| EMC | Dyrektywa 2014/30/UE:
· odporność w środowiskach przemysłowych zgodnie z EN 61326-1:2013 (Table 2) · emisja przewodzenia i promieniowania |
| RoHS | Dyrektywa 2011/65/UE |
| Miejsce instalacji | Wyłącznie do użytku wewnętrznego |
Program do analizy, wizualizacji i archiwizacji wyników pomiarów.
Program umożliwia odczyt plików ustawień zapisanych przez przyrząd, modyfikację ustawień, zapis do pliku i zaprogramowanie przyrządu za pośrednictwem przenośnej pamięci USB. Program umożliwia również tworzenie nowych plików ustawień dla przyrządów.
Programy mLog umożliwiają odczyt, wizualizację i archiwizację danych z urządzeń wyposażonych w port RS485 (protokół Modbus RTU) lub w port Ethernet (protokół Modbus TCP).
Dane są archiwizowane w bazie danych (Firebird 2.5 przez program mLog Server), skąd mogą być odczytywane i wizualizowane (program mLog View) w formie wykresów i tabel, a także drukowane i eksportowane do formatu *.csv. Wyniki bieżące są wyświetlane i wizualizowane w programie mLog Client.
Konfiguracja aplikacji podstawowej (mLog Server, mLog Client oraz mLog View uruchomione na tym samym stanowisku) nie wymaga dodatkowych umiejętności programistycznych.
Konwerter RS-485 USB z separacją galwaniczną. Prędkość transmisji w zakresie 300 bps do 115,2 kbps. Oprogramowanie umożliwiające współpracę z programami komunikującymi się przez port szeregowy COM na komputerach bez portu RS232. Cztery diody sygnalizacyjne LED. Zasilanie wyłącznie z portu USB.
Wysyłka tego samego lub następnego dnia roboczego.
Konwerter RS-485 USB bez separacji galwanicznej. Prędkość transmisji w zakresie 300 bps do 115,2 kbps. Oprogramowanie umożliwiające współpracę z programami komunikującymi się przez port szeregowy COM na komputerach bez portu RS232. Trzy diody sygnalizacyjne LED. Zasilanie wyłącznie z portu USB. Przeznaczony do prac serwisowych.
Zasilacz impulsowy 24VDC serii MDR do montażu na szynę TS35.
Pendrive umożliwiający odczyt danych archiwalnych oraz odczyt i zapis ustawień z urządzeń.
Adaptery umożliwiają montaż urządzeń tablicowych serii DL5, DL7, DL2, FP70, FP30XX, FP4, FP70P na szynie montażowej DIN, TS35.
240425PL
Pobierz
240131PL
Pobierz
1.0.1.0
Pobierz
Opis
Przelicznik FP70-P znajduje zastosowanie w różnych systemach przemysłowych, gdzie kluczowe znaczenie ma precyzyjny pomiar przepływu pary wodnej oraz ciepła. Dzięki funkcji kompensacji parametrów przepływu i temperatury, urządzenie zapewnia dokładne wyniki niezależnie od zmian warunków roboczych.
Zaawansowane algorytmy obliczeniowe pozwalają na jednoczesny pomiar energii cieplnej oraz dynamiczne bilansowanie systemów grzewczych i parowych. Dzięki możliwości pracy z różnymi typami przepływomierzy, FP70-P dostarcza rzetelnych danych, które mogą być wykorzystywane do optymalizacji zużycia energii.
Urządzenie pełni również funkcję licznika energii cieplnej, co pozwala na precyzyjne rozliczanie kosztów ogrzewania oraz monitorowanie efektywności systemów cieplnych. Jego wszechstronność sprawia, że jest idealnym rozwiązaniem dla firm poszukujących niezawodnego systemu monitorowania parametrów przepływu i temperatury.
Przelicznik przepływu
- Rozliczanie do 2 różnych układów pomiarowych (A, B)
- Pomiary dodatkowe i obliczenia (układ X)
- 10 wejść pomiarowych
- Kanały matematyczne, funkcje +, -, /, *, √, ^
- Funkcje alarmowo – sterujące, 4 przekaźniki wyjściowe
- Opcjonalnie wyjście analogowe 4-20mA (jedno lub dwa)
- Zaawansowana rejestracja wyników pomiarów, zapis do plików tekstowych, wewnętrzna pamięć danych 2 GB
- Dotykowy, 5” kolorowy wyświetlacz LCD
- Port RS-485 (protokół Modbus RTU)
- Port Ethernet (protokół Modbus TCP, serwer WWW)
- Port USB na płycie czołowej
- Email o stanach alarmowych i licznikach
- Oprogramowanie uzupełniające do konfiguracji oraz do wizualizacji wyników pomiarów
- Dostępne języki: EN, DE, ES, FR, IT, PL, PT,
Rodzaje układów pomiaru pary, cieczy i gazów
- Dla układów A, B wybór za pomocą kreatora jednego z dostępnych rodzajów układów pomiarowych:
- układ pomiaru przepływu i energii cieplnej cieczy
- układ pomiaru przepływu i różnicy energii cieplnej cieczy w układzie zamkniętym
- układ pomiaru przepływu i różnicy energii cieplnej cieczy z częściowym zwrotem medium
- układ pomiaru przepływu i energii cieplnej pary
- układ pomiaru przepływu i energii cieplnej pary do warunków skondensowania pary
- układ pomiaru przepływu i różnicy energii cieplnej para – kondensat w układzie zamkniętym
- układ pomiaru przepływu i różnicy energii cieplnej para – kondensat z częściowym zwrotem kondensatu
- pomiar przepływu i różnicy energii cieplnej w układzie produkcji pary z pomiarem przepływu wody
- układ przepływu i energii cieplnej gazów technicznych
Współpraca z przepływomierzami
- Przelicznik może pracować z przepływomierzami:
- masowymi
- objętościowymi
- zwężkowymi z przybliżeniem charakterystyką pierwiastkową lub wg algorytmu zgodnego z normą
PN-EN ISO 5167 (tylko dla wody i pary)
Wejścia analogowe
W przyrządzie dostępnych jest dziesięć wejść pomiarowych
- 2 x RTD, dwa wejścia przystosowane do podłączenia rezystancyjnych czujników temperatury (Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, Cu50, Cu53, Cu100, KTY81, KTY83, KTY 84)
- 6 x I, sześć wejść do współpracy wyłącznie z przetwornikami 0/4-20mA
- 2 x PULS, dwa wejścia do podłączenia przetworników z wyjściem impulsowym (zakres 0,002 Hz … 12,5 kHz)
Kanały pomocnicze
- 24 kanały pomocnicze, pomiar wielkości dodatkowych lub obliczenia według formuły matematycznej wprowadzonej przez użytkownika (dostępne operacje matematyczne: dodawanie, odejmowanie, mnożenie, dzielenie, pierwiastkowanie, potęgowanie)
Zakres pomiaru parametrów pary, wody oraz innych mediów
- Pomiar przepływu i energii pary przegrzanej lub nasyconej oraz wody zgodnie z zaleceniami IAPWS-IF97 w zakresie roboczym temperatury od 0 ºC do 800 ºC i ciśnienia absolutnego od 0,05 MPa do 16,52 MPa
- W układach pomiaru przepływu i energii innych płynów obliczenia prowadzone są w zakresie wartości tabelarycznych wprowadzonych przez użytkownika, gęstość i entalpia właściwa są funkcjami temperatury
- Pomiar przepływu gazów technicznych według równania gazu doskonałego
Liczniki
- Po dwa liczniki do pomiaru mocy cieplnej lub przepływu
- Liczniki mogą być zerowane manualnie przez użytkownika lub automatycznie co dobę, tydzień lub miesiąc
- Liczniki nadmiaru i niedomiaru do zrealizowania w kanałach dodatkowych X
Alarmy i sterowanie
- 2 progi alarmowe dla każdego wyniku
- Sygnalizacja awarii czujników podłączonych do wejść analogowych
- 4 półprzewodnikowe przekaźniki wyjściowe o obciążalności 0,1 A/60 V
- Wiadomości e-mail o stanach alarmów i raporty cykliczne z wartościami liczników (max. 5 odbiorców)
Archiwizacja wyników
- Pliki archiwum: wartości chwilowych (zapis od co 1 s do 24 h)
- Pliki zdarzeń: rejestr czynności autoryzowanych, rejestr zdarzeń, rejestr przekroczeń, rejestr ustawień (zapis po wystąpieniu zdarzenia)
- 2 częstości zapisu, przełączenie po przekroczeniu wybranych progów alarmowych, na czas zwarcia/rozwarcia wybranych wejść dwustanowych
- Dostęp do zebranych danych przez port USB oraz przez port Ethernet
- Pliki zabezpieczone sumą kontrolną przed modyfikacją wyników
Dane techniczne
| POMIAR SKOMPENSOWANEGO PRZEPŁYWU I ENERGII CIEPLNEJ | |
| Niepewność pomiaru przepływu skompensowanego pary, wody, innej cieczy lub gazu technicznego | <2% (typowo <0,5%) |
| Częstość pomiaru i wyliczania wyników | 0,5 s |
| PANEL PRZEDNI | |
| Typ wyświetlacza w FP70P | 5” LCD TFT dotykowy kolorowy 800x480px |
| Dodatkowa sygnalizacja | 3 kolorowa dioda LED |
| ORGANIZACJA WEJŚĆ | |
| FP70P | 2 x PULS: IN1, IN2
2 x RTD: IN3, IN4 6 x I: IN5 – IN10 |
| Wejścia analogowe RTD | |
| Typ czujnika | Rezystancja (według tabeli) |
| Zakres pomiaru | -200 .. +850 °C dla Pt100
-60 .. +150 °C dla Ni100 -180 ..+200 °C dla Cu100 |
| Sposób podłączenia czujnika | 2, 3, lub 4-przewodowo |
| Kompensacja rezystancji przewodów | Ustawiana w przedziale -99.99 .. +99.99 W |
| Maksymalna rezystancja przewodów doprowadzających | 20 W |
| Rozdzielczość przetwornika A/C | 24 bit |
| Błąd podstawowy (dla Ta = +20 °C) | ± 0,5 °C (typowo ± 0,3 °C) |
| Dryf temperaturowy | Max ± 0,02 °C / °C |
| Separacja galwaniczna między kanałami | Brak, wspólny potencjał GND dla wszystkich wejść |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) |
| Wejścia analogowe I (0/4-20mA) | |
| Sygnał pomiarowy | 0-20mA lub 4-20mA |
| Sposób podłączenia przetwornika | Przetwornik pasywny (zasilany z pętli pomiarowej) lub przetwornik aktywny |
| Rezystancja wejściowa | 12 W ±10% ? |
| Zasilanie przetworników | 24 VDC / max 22 mA |
| Rozdzielczość przetwornika A/C | 24 bit |
| Błąd podstawowy (dla Ta = 20 °C) | ±0,1% zakresu (typowo ±0,05% zakresu) |
| Dryf temperaturowy | Max ±50 ppm / °C |
| Separacja galwaniczna między kanałami | Brak, wspólny potencjał GND dla wszystkich wejść |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) |
| Wejścia PULS (dwustanowe/impulsowe/częstotliwościowe) | |
| Maksymalne napięcie wejściowe | ±28 VDC |
| Separacja galwaniczna między kanałami | Brak, wspólny potencjał GND dla wszystkich wejść |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) |
| Funkcje | Detekcja stanu
Zliczanie impulsów Pomiar częstotliwości |
| Zakres pomiaru | 0,02 Hz do 12,5 kHz
|
| Minimalna szerokość impulsu | 20 ms
0,5 ms gdy kondensator filtrujący podłączony |
| Błąd podstawowy (dla Ta = 20 °C) | 0,02% |
| Konfiguracja: OC/styk(1) | |
| Napięcie w stanie rozwarcia | 12 V |
| Prąd w stanie zwarcia | 12 mA |
| Próg załączenia/wyłączenia | 2,7 V / 2,4 V |
| (1)Ustawienie domyślne. | |
| Konfiguracja: wejście napięciowe | |
| Rezystancja wejściowa | >10 kW |
| Próg załączania/wyłączania | 2,7 V / 2,4 V |
| Napięcie w stanie rozwarcia | 12 V |
| Konfiguracja: Namur | |
| Stan wysokiej impedancji | 0,4 .. 1 mA |
| Stan niskiej impedancji | 2,2 .. 6,5 mA |
| Wyjście analogowe 4-20mA (opcjonalnie) | |
| Ilość | 1 lub 2 |
| Sygnał wyjściowy | 4-20mA (3,6–22 mA) |
| Maksymalne napięcie pomiędzy I+ i I- | 28 VDC |
| Rezystancja pętli (dla Uzas = 24 V) | 0 .. 500 Ω |
| Rozdzielczość przetwornika C/A | 16 bit |
| Dokładność | 0,5% |
| Zasilanie obwodu pętli prądowej | Z zewnątrz lub z źródła wewnętrznego 24 VDC / 22 mA |
| Separacja galwaniczna pomiędzy wyjściami | 400 VAC (separacja funkcjonalna) |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) |
| Wyjścia dwustanowe (przekaźnikowe) | |
| Ilość | 4 |
| Typ wyjść | Przekaźniki półprzewodnikowe |
| Maksymalny prąd obciążenia | 100 mA DC/AC |
| Maksymalne napięcie | 60 V DC/AC |
| Separacja galwaniczna pomiędzy wyjściami | 400 VAC (separacja funkcjonalna) |
| Separacja galwaniczna od napięcia zasilania | 400 VAC (separacja funkcjonalna) |
| Port szeregowy RS-485 | |
| Maksymalne obciążenie | 32 odbiorniki/nadajniki |
| Maksymalna długość linii | 1200 m |
| Maksymalne napięcie różnicowe A(+) – B(-) | -7 .. +12 V |
| Maksymalne napięcie sumaryczne A(+) – „masa” lub B(-) – „masa” | -7 .. +12 V |
| Minimalny sygnał wyjściowy nadajnika | 1,5 V (przy R0 = 54 W) |
| Minimalna czułość odbiornika | 200 mV / RWE = 12 kW |
| Minimalna impedancja linii transmisji danych | 54 W |
| Wewnętrzny układ rezystorów terminujących | Tak, aktywowany przez zwarcie pinów na łączówce |
| Zabezpieczenie zwarciowe/termiczne | Tak/Tak |
| Protokół transmisji | Modbus RTU |
| Prędkość transmisji | 2.4, 4.8, 9.6 ,19.2, 38.4, 57.6, 115.2 kbps |
| Kontrola parzystości | Even, Odd, None |
| Ramka | 1 bit startu, 8 bitów danych, 1 bit stopu |
| Separacja galwaniczna | brak |
| Port Ethernet | |
| Protokół transmisji | Modbus TCP, ICMP (ping), DHCP server, http server |
| Interfejs | 10BaseT Ethernet |
| Bufor danych | 300 B |
| Ilość jednoczesnych otwartych połączeń | 4 |
| Złącze | RJ-45 |
| Diody sygnalizacyjne LED | 2, wbudowane w gniazdo RJ45 |
| Port USB | |
| Gniazdo portu | Gniazdo typu A, zgodnie ze standardem USB |
| Wersja | USB 2.0 |
| Stopień ochrony | IP54 |
| System zapisu | FAT16 (w ograniczonym zakresie) |
| Sygnalizacja zapisu | Dioda LED na płycie czołowej |

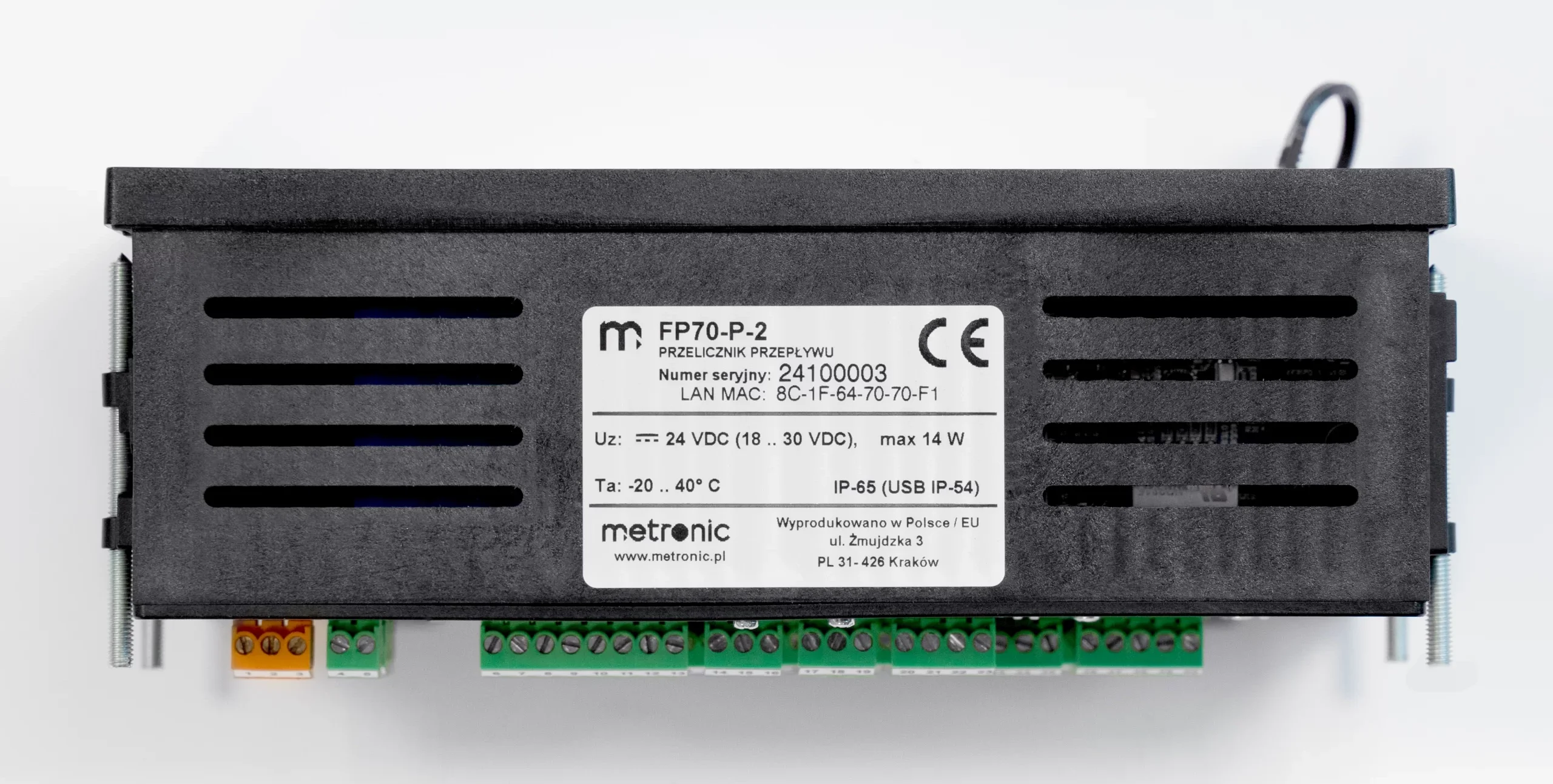

| Zasilanie FP70P | |
| Napięcie zasilania | 24 VDC (15 .. 30 VDC) |
| Maksymalna moc pobierana | 14 VA / 14 W |
| Podłączenie przewodów | |
| Typ | · FP70P: złącza śrubowe wtykowe |
| Przekrój przewodów | · FP70P: max. przekrój przewodów 1,5 mm2 |

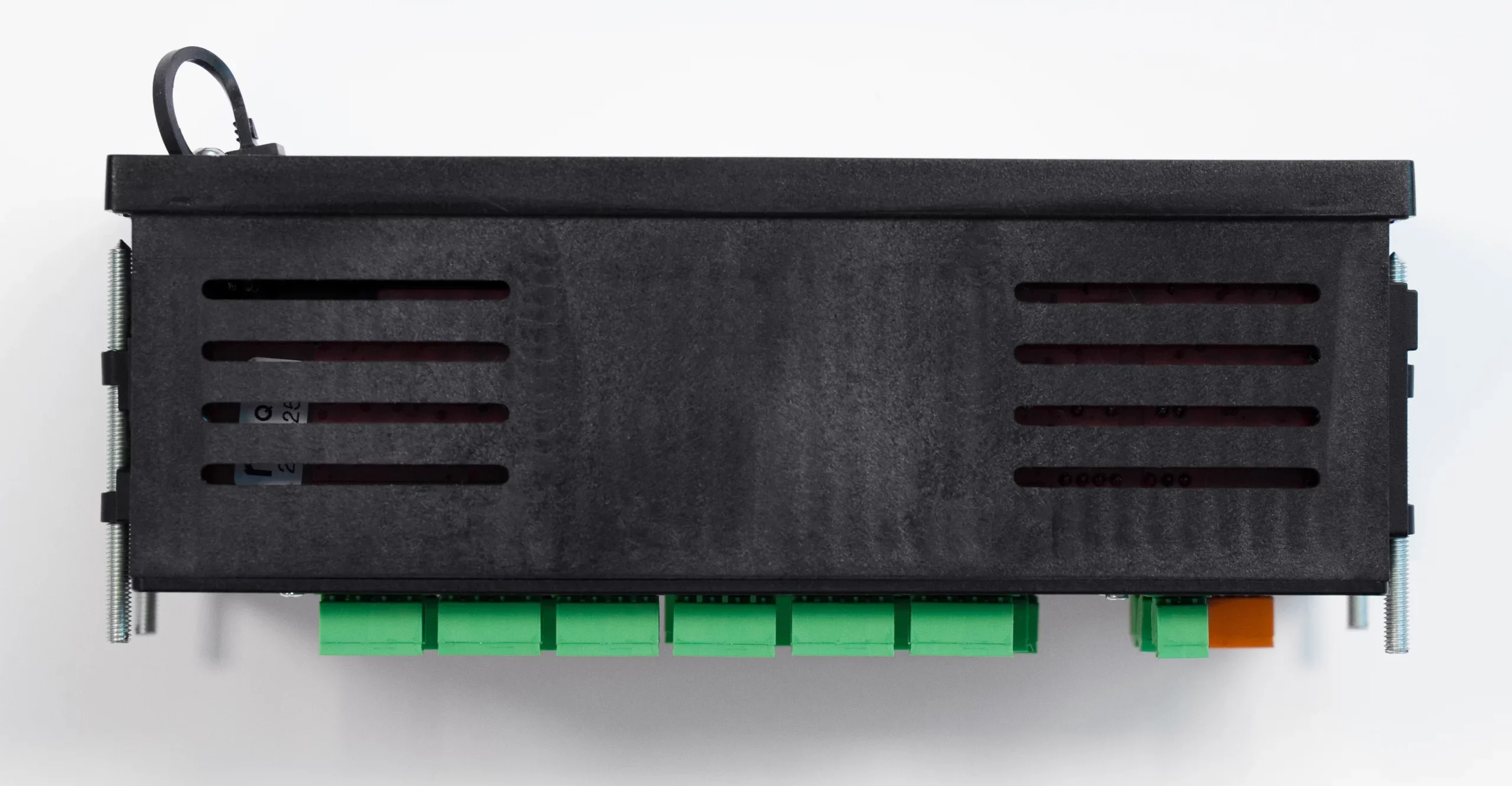

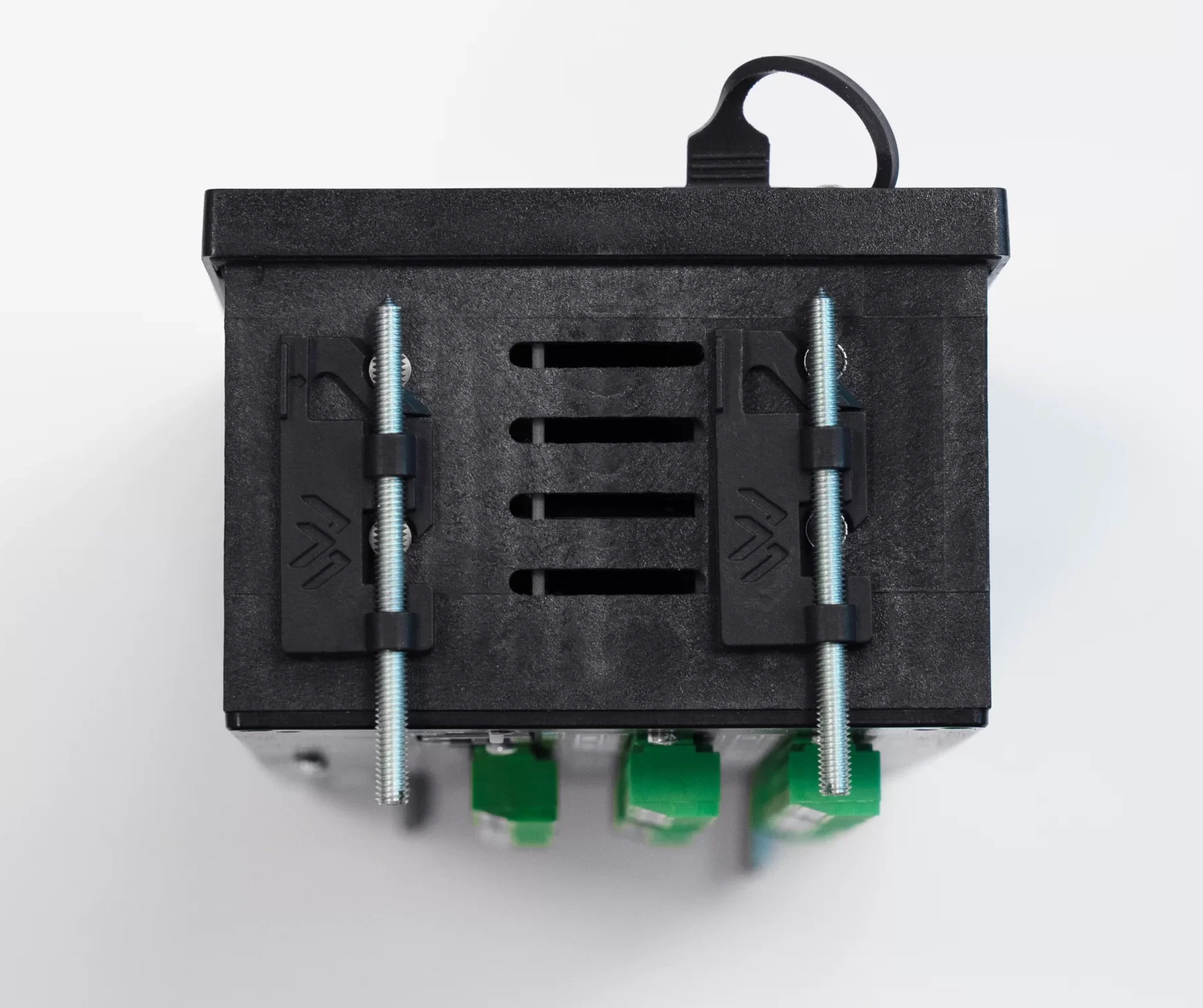

| Wymiary – obudowa FP70P | |
| Typ obudowy | Do zabudowy tablicowej, tworzywo niepalne „Noryl” |
| Wymiary (szer. x wys. x gł.) | 192 mm x 96 mm x 63,5 mm |
| Głębokość obudowy wraz z łączówkami | ok. 72 mm |
| Wymiary wycięcia w panelu (szer. x wys.) | 186+1,1 mm x 92+0,6 mm |
| Maksymalna grubość płyty panelu | 5 mm |
| Masa | ok. 0,7 kg |
| Stopień ochrony od strony płyty czołowej | IP54 |
| Stopień ochrony od strony płyty tylnej | IP30 |
| Warunki środowiskowe FP70P | |
| Temperatura pracy | 0 .. +40 °C |
| Wilgotność względna | 0 .. 75% (bez kondensacji pary wodnej) |
| Temperatura przechowywania | -20 .. +80 °C |
| Kategoria przepięciowa | OV III |
| Stopień zanieczyszczenia | PD 3 |
| LVD (bezpieczeństwo) | EN 61010-1 |
| EMC | Dyrektywa 2014/30/UE:
· odporność w środowiskach przemysłowych zgodnie z EN 61326-1:2013 (Table 2) · emisja przewodzenia i promieniowania |
| RoHS | Dyrektywa 2011/65/UE |
| Miejsce instalacji | Wyłącznie do użytku wewnętrznego |
Przykłady aplikacji
Akcesoria
Program do analizy, wizualizacji i archiwizacji wyników pomiarów.
Program umożliwia odczyt plików ustawień zapisanych przez przyrząd, modyfikację ustawień, zapis do pliku i zaprogramowanie przyrządu za pośrednictwem przenośnej pamięci USB. Program umożliwia również tworzenie nowych plików ustawień dla przyrządów.
Programy mLog umożliwiają odczyt, wizualizację i archiwizację danych z urządzeń wyposażonych w port RS485 (protokół Modbus RTU) lub w port Ethernet (protokół Modbus TCP).
Dane są archiwizowane w bazie danych (Firebird 2.5 przez program mLog Server), skąd mogą być odczytywane i wizualizowane (program mLog View) w formie wykresów i tabel, a także drukowane i eksportowane do formatu *.csv. Wyniki bieżące są wyświetlane i wizualizowane w programie mLog Client.
Konfiguracja aplikacji podstawowej (mLog Server, mLog Client oraz mLog View uruchomione na tym samym stanowisku) nie wymaga dodatkowych umiejętności programistycznych.
Konwerter RS-485 USB z separacją galwaniczną. Prędkość transmisji w zakresie 300 bps do 115,2 kbps. Oprogramowanie umożliwiające współpracę z programami komunikującymi się przez port szeregowy COM na komputerach bez portu RS232. Cztery diody sygnalizacyjne LED. Zasilanie wyłącznie z portu USB.
Wysyłka tego samego lub następnego dnia roboczego.
Konwerter RS-485 USB bez separacji galwanicznej. Prędkość transmisji w zakresie 300 bps do 115,2 kbps. Oprogramowanie umożliwiające współpracę z programami komunikującymi się przez port szeregowy COM na komputerach bez portu RS232. Trzy diody sygnalizacyjne LED. Zasilanie wyłącznie z portu USB. Przeznaczony do prac serwisowych.
Zasilacz impulsowy 24VDC serii MDR do montażu na szynę TS35.
Pendrive umożliwiający odczyt danych archiwalnych oraz odczyt i zapis ustawień z urządzeń.
Adaptery umożliwiają montaż urządzeń tablicowych serii DL5, DL7, DL2, FP70, FP30XX, FP4, FP70P na szynie montażowej DIN, TS35.
Zapytaj o produkt
