Pomiar przepływu sprężonego powietrza umożliwia analizę i kontrolę zużycia medium w zakładzie przemysłowym. Pomiar może być realizowany w oparciu o różnego rodzaju przepływomierze np. termiczne, objętościowe lub zwężkę pomiarową. Poniżej przedstawiono pomiar przepływu sprężonego powietrza w oparciu o przepływomierz termiczny.
W aplikacjach, w których zainstalowany jest przepływomierz termiczny i licznik FP4/FP4W można zrealizować zliczanie przepływu sprężonego powietrza i rozbudować system pomiarowy o dodatkowe funkcje (np. alarmy, sterowanie). Wartość chwilowa przepływu przesyłana przez przepływomierz jest zliczana i archiwizowana w wewnętrznej pamięci danych licznika. W zależności od rodzaju sygnału przesyłanego przez przepływomierz (0/4-20 mA oraz PULS) w liczniku FP4/FP4W możliwe jest rozliczanie do 4 przepływów lub podłączenie dodatkowych czujników temperatury i/lub ciśnienia w celu kontrolnego monitorowania parametrów układu. Pliki archiwum licznika mogą stanowić poświadczenie warunków pracy układu.
Odczyt wartości i zliczanie przepływu
W zależności od konfiguracji przepływomierza możliwe jest uzyskanie informacji o przepływie znormalizowanym (Nm3/h) lub o przepływie masowym (kg/h itp.). Zainstalowany przepływomierz przesyła wartość chwilową przepływu w postaci wybranego sygnału (np. PULS, 4-20 mA). Odczytana wartość sygnału jest przeliczana przez licznik FP4/FP4W w oparciu o wprowadzoną charakterystykę. Przepływ chwilowy sprężonego powietrza wyświetlany jest jako wartość jednego z 4 kanałów pomiarowych.
Każdy kanał może mieć włączone dwa niezależne liczniki służące do zliczania przepływu. Liczniki mogą pracować w trybie dziennym, tygodniowym, miesięcznym, kasowalnym lub niekasowalnym. Możliwe jest włączenie jednego lub obu liczników. Jeśli licznik jest włączony, to automatycznie jest zliczany czas jego działania (licznik czasu pracy).
Typowo przepływomierze wyposażone są w wyjścia impulsowe lub analogowe. Do licznika FP4/FP4W mogą być doprowadzone oba typy sygnałów. W przypadku dwóch przepływomierzy z wyjściami analogowymi i dwóch przepływomierzy z wyjściami impulsowymi, licznik FP4/FP4W może rozliczać przepływ w 4 układach.
Kontrolny pomiar dodatkowych wartości
W typowych układach ze sprężonym powietrzem wartości temperatury i ciśnienia utrzymywane są w przybliżeniu na stałym poziomie. Licznik FP4/FP4W posiada dwa wejścia analogowe do podłączenia czujników R/RTD 2-p., 0/4-20 mA, 0-10 V,
-10-+10 V oraz dwa wejścia typu PULS. Jeśli wartość chwilowa przepływu sprężonego powietrza jest odczytywana przy pomocy wejść typu PULS, to do wejść analogowych mogą być podłączone czujniki temperatury i/lub ciśnienia. Kontrolne monitorowanie i archiwizacja parametrów mierzonego medium może być podstawą do potwierdzenia warunków pracy układu.
Kanały obliczeniowe
Za pomocą kanału obliczeniowego możliwe jest wyznaczenie wartości przepływu w wybranej jednostce oraz przeliczenie np. przepływu masowego na przepływ objętościowy znormalizowany. Licznik FP4/FP4W posiada dwa kanały obliczeniowe, realizujące formułę wprowadzoną przez użytkownika: [(AˣKx)□(BˣKy)]+C (symbol □ oznacza wybrane działanie: +, -, ˣ lub ¸). Współczynniki
A, B i C są stałymi wartościami, wartość współczynnika Kx i Ky może być wybrana za pomocą rozwijalnej listy jako wartość 0.0 lub jako wartość wybranego kanału (Kanał 1 .. Kanał 6).
Alarmy i sterowanie
Każdy kanał może mieć włączone dwa niezależne alarmy dotyczące wartości chwilowej i realizujące jedną z dostępnych funkcji: alarm (wymagający potwierdzenia) lub sterowanie (niewymagające potwierdzenia). Przekroczenie wskazanej wartości przepływu chwilowego, temperatury lub ciśnienia (przekroczenie poziomu alarmowego) może powodować sygnalizację alarmu i/lub zmianę stanu na przypisanym wyjściu przekaźnikowym. Licznik FP4/FP4W posiada 4 wyjścia przekaźnikowe. Dla każdego kanału możliwe jest ustawienie dwóch poziomów alarmowych (jednego dolnego i jednego górnego, dwóch górnych lub dwóch dolnych) i przypisanie im różnych wyjść przekaźnikowych.
Transmisja wyników
Wartość chwilowa przepływu, wartości liczników (zsumowany przepływ) i liczników czasu pracy oraz wartości temperatury i ciśnienia mogą być odczytane z wykorzystaniem protokołu Modbus TCP lub Modbus RTU. Urządzenie posiada jedno wyjście analogowe 4-20mA, które umożliwia retransmisję wartości chwilowej dowolnego kanału (również kanału obliczeniowego). Licznik FP4/FP4W może być włączony do systemu nadrzędnego SCADA.
Wyświetlanie wyników

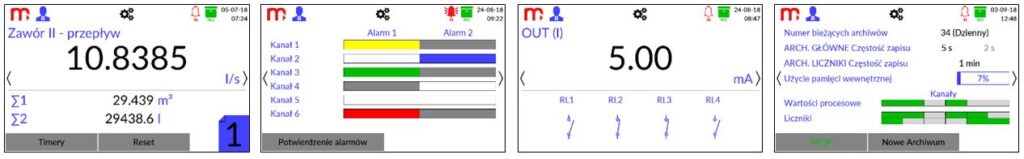

Wartości kanałów, liczników i timerów (liczników czasu pracy) oraz informacja o stanach alarmowych wyświetlana jest na dotykowym, 4” kolorowym ekranie urządzenia. Na ekranie wyświetlany jest stan wyjść przekaźnikowych (zwarte, rozwarte) oraz wartość prądu na wyjściu analogowym (jeśli wyjścia urządzenia są wykorzystywane). Dodatkowo wyświetlana jest informacja o stanie archiwizacji kanałów i liczników oraz o zapełnieniu pamięci wewnętrznej urządzenia.
Odczyt i rejestracja wyników
Licznik FP4/FP4W archiwizuje wartości kanałów i liczników oraz rejestruje przekroczenia poziomów alarmowych, zgodnie z wprowadzonymi ustawieniami. Pliki archiwum mogą być pobrane z urządzenia przy użyciu pamięci przenośnej (klucz USB) lub kabla Ethernet oraz serwera WWW. Dodatkowe oprogramowanie na PC umożliwia wizualizację danych archiwalnych lub bieżących wartości (FP4-RP/FP4-RPplus, mLog).
Konfiguracja
Współpraca licznika FP4/FP4W z przepływomierzem i/lub czujnikami temperatury/ciśnienia wymaga przeprowadzenia konfiguracji urządzenia (dodatkowo może być konieczna zmiana jumperów wewnątrz urządzenia). Licznik może być skonfigurowany na komputerze przy użyciu dedykowanego programu lub z poziomu urządzenia.

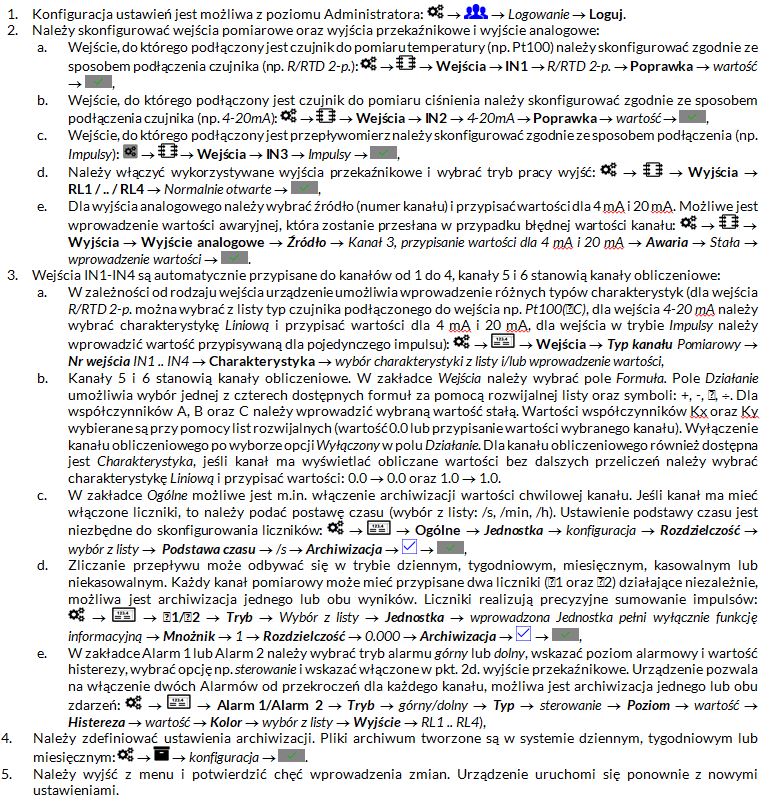

Poniżej przedstawiono przykładową konfigurację licznika FP4 do współpracy z przepływomierzem z wyjściem impulsowym, czujnikiem temperatury (Pt100) i czujnikiem ciśnienia z wyjściem 4-20 mA, wykonywaną z poziomu urządzenia. W przedstawionej konfiguracji wykorzystywane są: liczniki, alarmy, wyjścia przekaźnikowe i wyjście analogowe.
Uwaga: Uruchomienie archiwizacji w oknie Archiwum (przełączanie przy pomocy strzałek), po naciśnięciu przycisku START. W dolnej części okna Archiwum wyświetlana jest informacja o aktualnym stanie archiwizacji kanałów oraz liczników, archiwizowana wartość oznaczona jest kolorem zielonym. Przed podłączeniem sygnałów należy upewnić się, że jumpery wewnątrz urządzenia są ustawione zgodnie z zamierzonym sposobem podłączenia czujników. Włączone kanały są wyświetlane w postaci okien wyniku pojedynczego (przełączanie przy użyciu strzałek). Szczegółowe informacje znajdują się w Instrukcji Obsługi licznika.
W przypadku konieczności kompensacji temperatury i ciśnienia należy zastosować przelicznik FP-30×1(N).
Szczegółowe informacje w NOCIE APLIKACYJNEJ
