Dzięki wykorzystaniu rejestratora DL2/DL7 produkcji firmy Metronic AKP, zwężki Parshalla oraz sondy ultradźwiękowej możliwy jest pomiar objętościowy przepływu w kanale otwartym. Rejestrator przelicza przepływ na podstawie zmierzonej przez sondę wysokości medium i wprowadzonej formuły matematycznej. Dane zgromadzone przez urządzenie DL2/DL7 umożliwiają analizę działania układu i stanowią potwierdzenie warunków pracy. W nocie aplikacyjnej opisano wykorzystanie rejestratora DL2 do obliczania i monitorowania przepływu w kanale otwartym.
Zastosowanie rejestratora DL2/DL7, zwężki Parshalla oraz sondy ultradźwiękowej umożliwia pomiar objętościowy przepływu
w kanale otwartym. Rejestrator przelicza przepływ na podstawie zmierzonej przez sondę wysokości medium i wprowadzonej formuły matematycznej. Dane zgromadzone przez urządzenie DL2/DL7 umożliwiają analizę działania układu i stanowią potwierdzenie warunków pracy.
Poniżej opisano wykorzystanie rejestratora DL2 do obliczania i monitorowania przepływu w kanale otwartym.
- Sposób działania
Zwężka Parshalla jest elementem spiętrzającym przepływ medium w kanale. Zamontowana sonda ultradźwiękowa dokonuje pomiaru wysokości przepływającego medium i przesyła dane w postaci sygnału 4-20 mA. Rejestrator DL2 z zainstalowanym modułem IN6I(24V) przelicza odczytaną wartość prądu na wysokość wyrażoną w metrach.
Urządzenie umożliwia wprowadzenie formuły matematycznej określającej przepływ Q na podstawie wysokości medium np. Q=k×ha. Wzór jest ustalany przez producenta zwężki (przykładowo przepływ objętościowy Q, wyrażony w m3/h może być obliczony za pomocą wzoru: Q=(2,2248740×h1,5206460)×3600). Urządzenie posiada jedno wyjście analogowe 4-20mA, które umożliwia retransmisję wartości dowolnego kanału (również kanału obliczeniowego).
Każdy kanał może mieć włączone dwa niezależne liczniki służące do zliczania przepływu. Liczniki mogą pracować w trybie dziennym, tygodniowym, miesięcznym, kasowalnym lub niekasowalnym. Wartość kanału może być kopiowana do innych kanałów, co umożliwia zliczanie przepływu w różnych trybach.
Każdy kanał może mieć włączone dwa niezależne alarmy dotyczące wartości chwilowej i realizujące jedną z dostępnych funkcji: alarm lub sterowanie. Przekroczenie wskazanej wartości wysokości lub przepływu chwilowego (przekroczenie poziomu alarmowego) może powodować zmianę stanu na przypisanym wyjściu przekaźnikowym (rejestrator DL2 posiada 4 wyjścia przekaźnikowe). Na ekranie rejestratora wyświetlana jest wartość chwilowa oraz maksymalna i minimalna, co umożliwia szybką ocenę warunków pracy.
Rejestrator DL2 posiada 30 konfigurowalnych kanałów, do których przypisywane są dane (pomiar wysokości h, przepływ Q). Przepływ może być również wyliczany na podstawie charakterystyki tabelarycznej (użytkownika) wprowadzonej w urządzeniu.
- Odczyt i rejestracja wyników
Rejestrator DL2/DL7 archiwizuje wartości kanałów i liczników oraz rejestruje przekroczenia poziomów alarmowych, zgodnie z wprowadzonymi ustawieniami. Pliki archiwum mogą być pobrane z urządzenia przy użyciu pamięci przenośnej (klucz USB) lub kabla Ethernet oraz serwera WWW. Dodatkowe oprogramowanie na PC umożliwia wizualizację danych archiwalnych lub bieżących wartości (DL2-RP/DL2-RPplus, DL7-RP/DL7-RPplus, mLog). Rejestrator DL2/DL7 może być włączony do systemu nadrzędnego SCADA.
- Przykładowa konfiguracja urządzenia
Współpraca rejestratora DL2 z sondą ultradźwiękową wymaga zamontowania i konfiguracji modułu do odczytu sygnału 4-20 mA. Rejestrator może być skonfigurowany na komputerze przy użyciu dedykowanego programu lub z poziomu urządzenia.

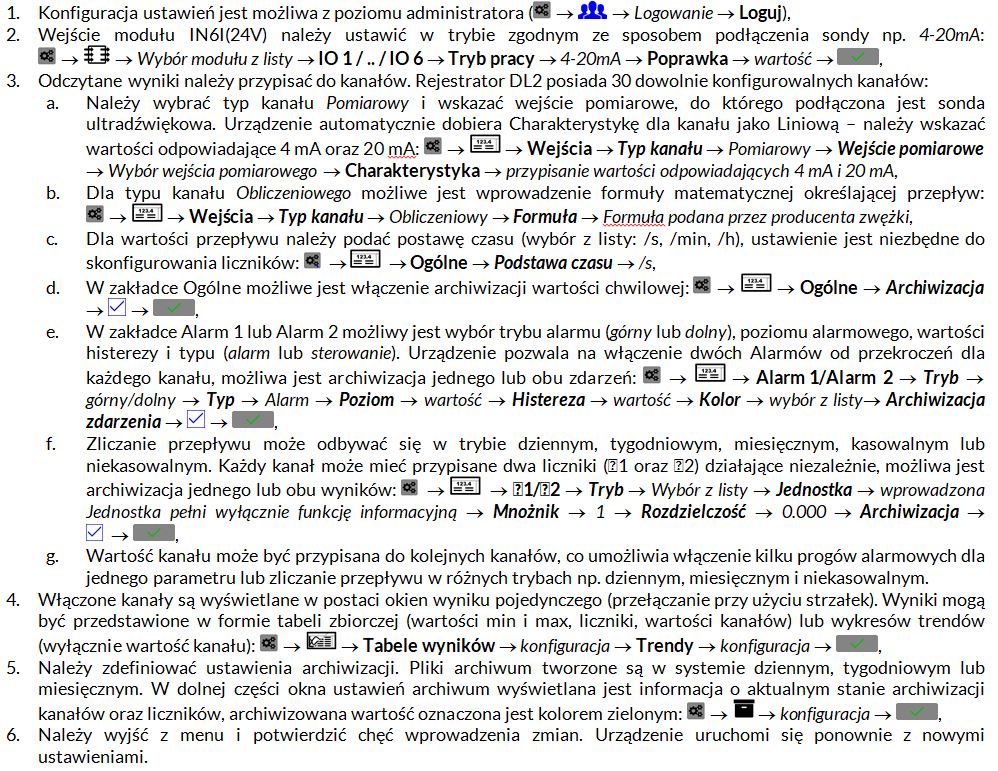

Poniżej przedstawiono przykładową konfigurację rejestratora DL2 (z zamontowanym modułem IN6I(24V)) do monitorowania przepływu na podstawie wysokości medium w kanale. Przedstawiona konfiguracja jest wykonywana z poziomu urządzenia.
Uwaga: Uruchomienie archiwizacji w oknie Archiwum (ikona na pasku menu), po naciśnięciu przycisku START.
- Zestaw naścienny

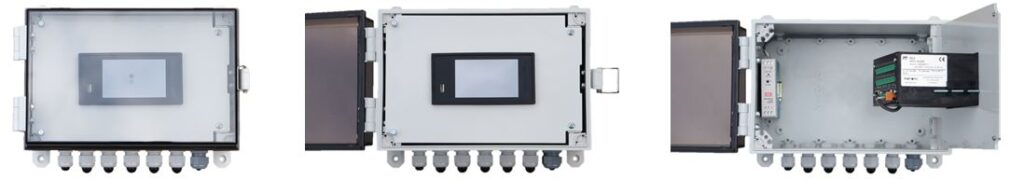

Istnieje możliwość zamówienia urządzenia DL2/DL7 w zestawie DL2W KIT/DL7W KIT zawierającym zasilacz oraz obudowę o wysokim stopniu ochrony przed wodą i częściami niebezpiecznymi (IP65). Zestaw służy do montażu naściennego. Jeśli jest zapewniona ochrona przed opadami atmosferycznymi (zadaszenie), zestaw może być montowany na zewnątrz budynku.
